Die Installation einer Außenbeleuchtung sollte nicht auf die leichte Schulter genommen werden. Bevor Sie Ihre Wahl treffen, müssen Sie viele Faktoren berücksichtigen, wie zum Beispiel das ästhetische Erscheinungsbild der Leuchte oder ihre Leistung, aber vor allem müssen Sie die einzuhaltenden Standards berücksichtigen. Und ja, jede Elektroinstallation im Freien muss ganz bestimmte Vorschriften erfüllen, die Sie vor Beginn der Arbeiten kennen sollten. Was sagt der Standard also? Welche Vorkehrungen sollten getroffen werden, um eine Außenbeleuchtung absolut sicher zu gestalten? In diesem Artikel ziehen wir eine Bilanz.
Außenbeleuchtung: die Besonderheiten der Norm NF C 15-100
Die wichtigsten Regeln, die es zu beachten gilt

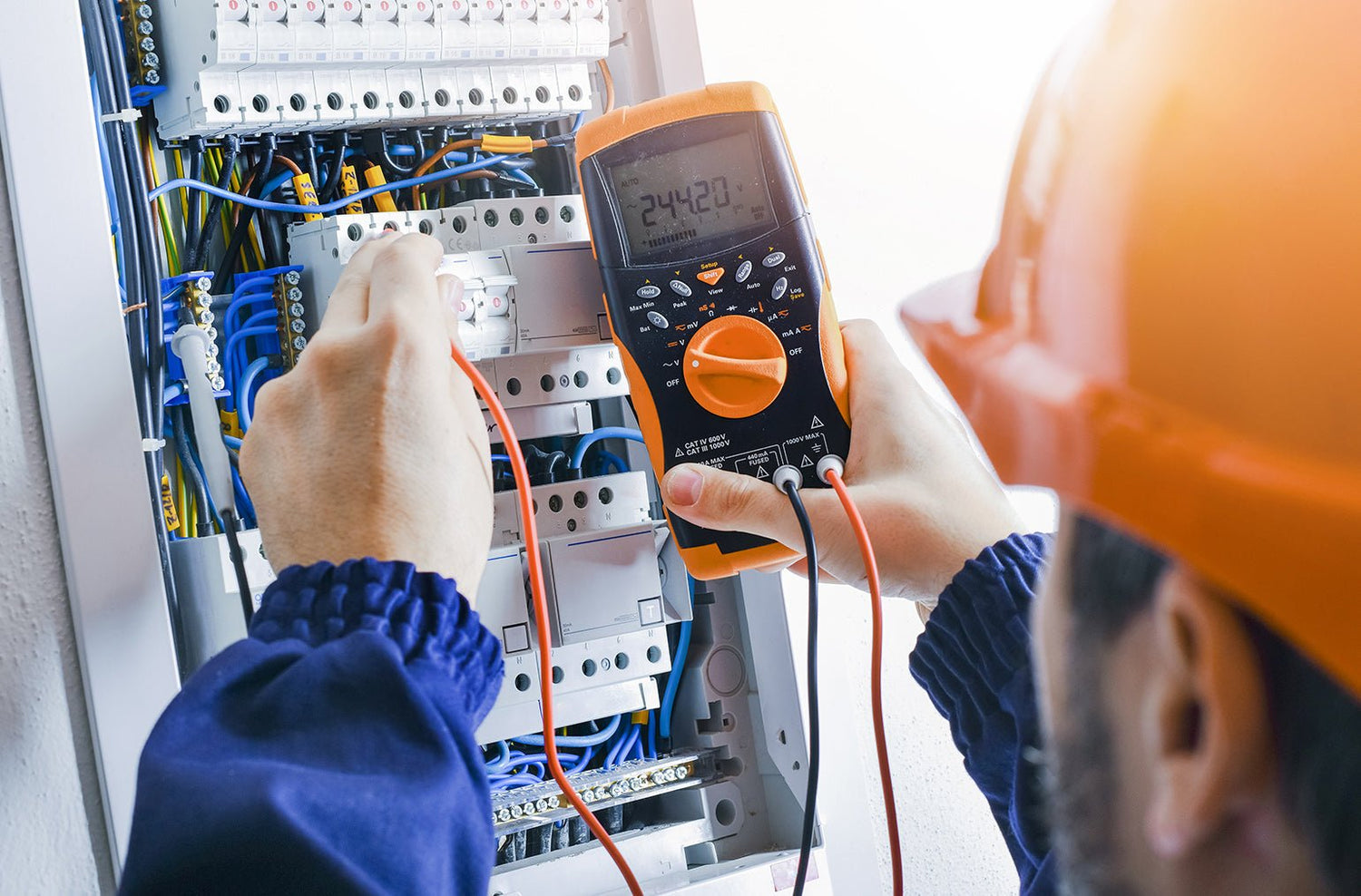

Wenn Sie darüber nachdenken, Ihren Garten zu beleuchten oderBeleuchten Sie Ihre Terrasse, Sie können das nicht ignorieren NF C 15-100-Standard. Dies ist eine französische Norm, die elektrische Niederspannungsinstallationen regelt. Es legt die Regeln fest, die eingehalten werden müssen, um die Sicherheit Ihrer Elektroinstallation, der verwendeten Geräte und der Personen zu gewährleisten. Die Norm NF C 15-100 verlangt beispielsweise, dass jede Leuchte durch die Integration eines Schutzmoduls vom Typ Leistungsschalter an die Schalttafel angeschlossen werden muss. Dies ist jedoch nicht die einzige Anforderung dieser Norm, die außerdem Folgendes vorschreibt:
- Die Installation eines 30-mA-Differenzialschalters in der Hauptschalttafel. Es kann auch in einem sekundären Schaltschrank installiert werden, der an die Phasen-, Neutralleiter- und Erdungsklemmen des Hauptschaltschranks angeschlossen ist. Dieser Differentialschalter hat den Vorteil, dass er den Strom unterbricht, sobald eine Überlastung, ein Kurzschluss oder ein Problem auftritt.
- Die Verwendung von Leuchtenn, die für den Außenbereich geeignet sind, d. h. mit ausreichender IP-Schutzart.
- Die Ankunft jedes externen Stromkreises, der nicht an eine Leuchte angeschlossen ist, an einem Anschlusskasten. Dieser kann mit einer DCL-Basis oder einer DCL-Abdeckung ausgestattet sein oder auch nicht.
- Die Schaffung spezieller Stromkreise für alle externen Stromversorgungen, die nicht an das Gebäude angeschlossen sind, wie es beispielsweise bei elektrischen Toren der Fall ist.
- Die Positionierung von Außensteckdosen mindestens einen Meter über dem Boden.
- Die Installation eines Beleuchtungspunkts für jeden Hauseingang, der über einen Schalter oder Präsenzmelder gesteuert wird.
Regeln zur Barrierefreiheit für Menschen mit Behinderungen
Die Norm NF C 15-100 hat an alles und jeden gedacht, da sie auch Maßnahmen für Menschen mit Behinderungen oder eingeschränkter Mobilität umfasst. Diese Maßnahmen sehen beispielsweise Folgendes vor:
- Die Außenbeleuchtung muss an allen Wegpunkten mindestens 20 Lux ausstrahlen.
- Die Kontrollgeräte müssen mit einer Kontrollleuchte ausgestattet sein und in einer Höhe zwischen 0,90 und 1,30 Metern über dem Boden installiert werden. Außerdem müssen sie in einem Einfallswinkel von mehr als 0,40 Metern platziert werden.
Außenbeleuchtung: Vergrößern Sie den IP-Standard
Der IP-Standard: Was ist das?
Wie bereits erwähnt, müssen Sie für die Gestaltung Ihrer Beleuchtung eine für den Außenbereich geeignete Leuchte auswählen. Dazu müssen Sie den Widerstand prüfen. Tatsächlich sind Außenlampen selten überdacht. Sie sind der Kälte, dem Frost, dem Regen, aber auch Wasserspritzern von Sprinklern, dem Trampeln von Kindern und manchmal sogar vorbeifahrenden Fahrzeugen ausgesetzt. Um die Sicherheit von Personen und die Langlebigkeit Ihrer Installation zu gewährleisten, müssen Sie sich auf den IP-Standard und den Schutzindex Ihrer Außenleuchte verlassen.
Der IP-Standard misst den Grad der Wasserdichtigkeit Ihrer Beleuchtung. Der Schutzindex gibt somit die Beständigkeit der Leuchte gegenüber Wasser und Staub an. Hierbei handelt es sich um einen internationalen Standard, der auf der Verpackung jeder Leuchte angegeben ist. Sie können es nicht verpassen! Dieser leicht verständliche Index besteht aus zwei Zahlen: Die erste gibt den Widerstand der Leuchte gegen das Eindringen fester Körper an. Die Einstufung erfolgt auf einer Skala von 1 bis 6. Die Sekunde entspricht Wasser. Sie gibt die Dichtheit gegenüber flüssigen Körpern an und liegt zwischen 1 und 9.
Welche IP soll man für eine sichere Außenbeleuchtung wählen?
Zunächst sollten Sie wissen, dass der für den Außenbereich empfohlene Mindestindex IP 44 ist. „Wir empfehlen Ihnen, sich für höhere Indizes zu entscheiden“, sagt Christophe Coelho, „insbesondere, wenn es um die Ausstattung der Umgebung eines Pooles geht. IP 68 ist besser geeignet. Wenn Sie unterirdische Strahler installieren möchten, wählen Sie Leuchten mit einem IP-Wert von mindestens 67.“ Wasser und Strom haben noch nie gut zusammengepasst. Hier sind die Details der IPs, um Sie weiterzuleiten:
- IP 23: Schützt das Beleuchtungsgerät vor leichten Spritzwasser. Sie können sich für diesen Index nur entscheiden, wenn Ihr Leuchten abgedeckt ist.
- IP 44: gewährleistet perfekten Schutz vor Spritzwasser.
- IP 55: Die Leuchte ist gegen Staub und Strahlwasser aus allen Richtungen geschützt.
- IP 65: Das Beleuchtungsgerät ist vor direktem Spritzwasser geschützt.
- IP 67: garantiert Wasserdichtigkeit gegen zeitweiliges Untertauchen.
- IP 68: Dies ist die bevorzugte IP für Leuchten, die in Pools oder Teichen installiert werden, da sie eine dauerhafte Wasserdichtigkeit gegen Eintauchen gewährleistet.
Gut zu wissen: Lumihome hat eine Reihe einfach zu installierender 12-V-Leuchten entwickelt, die mit speziellen Anschlüssen und dem Easy Fix-Schraubsystem ausgestattet sind. Sie erleichtern die Installation und ersparen Ihnen die daraus resultierenden Bedenken hinsichtlich Wasserdichtigkeit und Sicherheit.
Die Besonderheiten der Erdverlegung
Für den Anschluss einer elektrischen Außeninstallation wird oft die Erdverlegung bevorzugt. Als Sicherheitsmaßnahme muss es außerdem ganz bestimmte Regeln einhalten, nämlich:
- Kabel mit wasserdichtem Mantel und Stahldrahtarmierung können direkt im Erdreich verlegt werden. Andererseits müssen Kabel, die nicht über diese Armierung verfügen, zuvor in einem TPC-Kabelkanal installiert werden. Wenn der Durchmesser weniger als 40 mm beträgt, können Sie auch ICTA- oder ICTL-Leitungen verwenden.
- Bei einem Garten müssen die Kabel 50 cm über der Oberfläche vergraben werden. Handelt es sich um einen Fahrzeugbereich, müssen diese in einer Tiefe von 85 cm eingebaut werden.
- Die verschiedenen Leiter müssen einen ausreichenden Abstand zu anderen Leitungen (z. B. Wasser und Gas) haben. Dieser Abstand muss mindestens 20 cm betragen. Wenn Sie kein rotes TPC-Kabelrohr verwenden, müssen Sie ein rotes Warnnetz über Ihren erdverlegten Rohren installieren.
Eine Elektroinstallation im Außenbereich kann nicht improvisiert werden. Für Ihre Sicherheit und die Nachhaltigkeit Ihrer Anlage müssen viele Elemente überprüft und beachtet werden. Zögern Sie nicht, im Zweifelsfall einen Fachmann anzurufen.
