Raccords de jardin : Tube, T, Y, X ou Plug&Play 12 V ?

Commencez par les câbles que vous devez réellement réunir

Votre spot possède deux conducteurs, un câble à cinq fils ou une prise moulée ? Cette distinction précède le choix de la forme du raccord. Un connecteur qui accueille physiquement trois câbles ne possède pas nécessairement trois contacts électriques, et un connecteur à cinq fils ne transforme pas une prise propriétaire en raccord compatible.

Pour chaque arrivée, relevez la référence du luminaire, la tension de son circuit, le nombre de conducteurs, la section écrite sur la gaine et le diamètre extérieur du câble. La section est une surface de conducteur, exprimée en mm² ; le diamètre extérieur décrit l’épaisseur totale que doit serrer le presse-étoupe. Un câble « 1 mm² » ne mesure donc pas 1 mm de diamètre. Deux câbles de même section peuvent avoir des gaines de diamètres différents.

Ajoutez la nature du câble et la forme de son extrémité. Les fiches de cette sélection indiquent des câbles souples, avec des références H07RN-F sur certains produits. Elles ne donnent pas toutes un diamètre admissible de gaine, une intensité maximale ou un couple de serrage. Une information absente doit être confirmée avant le raccordement ; l’indice IP ne remplit pas cette case.

Enfin, dessinez le besoin en trois lignes : d’où vient le câble, où il continue et quel départ éventuel alimente une autre lampe. Ce dessin de parcours sert à compter les entrées. Il ne remplace pas un schéma électrique ni la vérification de la correspondance des conducteurs par une personne qualifiée.

Tube, T, Y et X : distinguer le parcours des conducteurs

Sur petit écran, faites défiler le tableau horizontalement.

Prolonger un câble sans créer de départ

Le RAC/TUBE-116 correspond à une jonction en ligne. Il peut être un candidat lorsque deux câbles doivent se rejoindre sans dérivation et que leur construction convient à ses bornes et presse-étoupes. La fiche parle parfois de « deux pôles », mais précise jusqu’à cinq fils et deux passages de câble. Ne lisez donc pas cette phrase comme la preuve de deux contacts électriques seulement : contrôlez le bornier réel et sa notice.

La plage de câble donnée pour ce Tube ne doit pas être recopiée automatiquement au T RAC/TUBE-T116. Les références et formes diffèrent, et la fiche du T n’apporte pas la même plage chiffrée. Une section acceptée par le Tube n’est pas une preuve d’acceptation par chaque produit de la gamme.

Continuer une ligne et créer une branche

Le connecteur T et le connecteur Y proposent trois passages de câble. Leur orientation influence la manière de faire entrer les câbles, l’espace nécessaire et les courbures autour du raccord. Choisissez la forme qui permet de respecter les rayons de courbure et de ne pas tirer sur les entrées. N’utilisez pas une forme compacte pour contraindre une gaine à se plier brutalement.

Le Y est fourni avec des dominos selon sa fiche ; cette présence ne permet pas de déduire leur capacité électrique ou le nombre de conducteurs accepté. Si vos lampes nécessitent cinq fils, le titre « jusqu’à cinq fils » du T constitue une information utile, mais il reste à vérifier la section, le diamètre de gaine et les caractéristiques électriques du modèle livré. Pour le Y, demandez aussi ces informations plutôt que de supposer qu’il reprend le même bornier.

Quatre entrées ne veulent pas dire quatre conducteurs

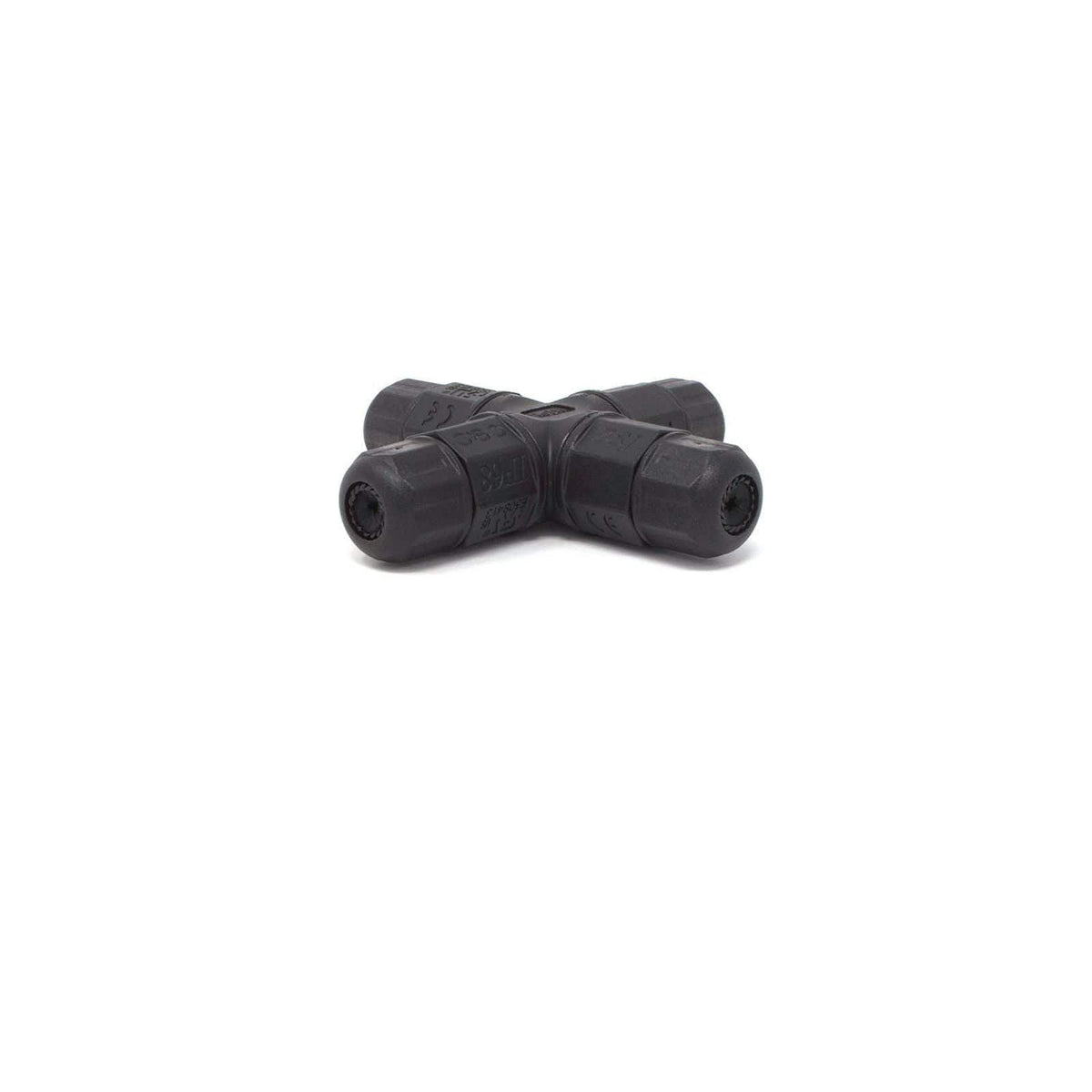

Le X-CONNECT-68 est annoncé avec quatre entrées et trois fils. Les « quatre pôles » du titre peuvent prêter à confusion : l’objet offre quatre directions de câble, tandis que la description de la boîte parle d’un connecteur X trois fils. Identifiez séparément le nombre de passages et le nombre de connexions électriques.

Sa fiche comporte aussi une contradiction entre IP68 dans le titre et IP66 dans le texte. Nous ne retenons pas automatiquement l’indice le plus élevé. Faites confirmer le marquage, la notice et les conditions d’utilisation du lot vendu avant de choisir l’emplacement. Une mention commerciale de résistance à un jet d’eau n’établit pas une durée ou une profondeur d’immersion.

La boîte transparente : organiser une dérivation accessible

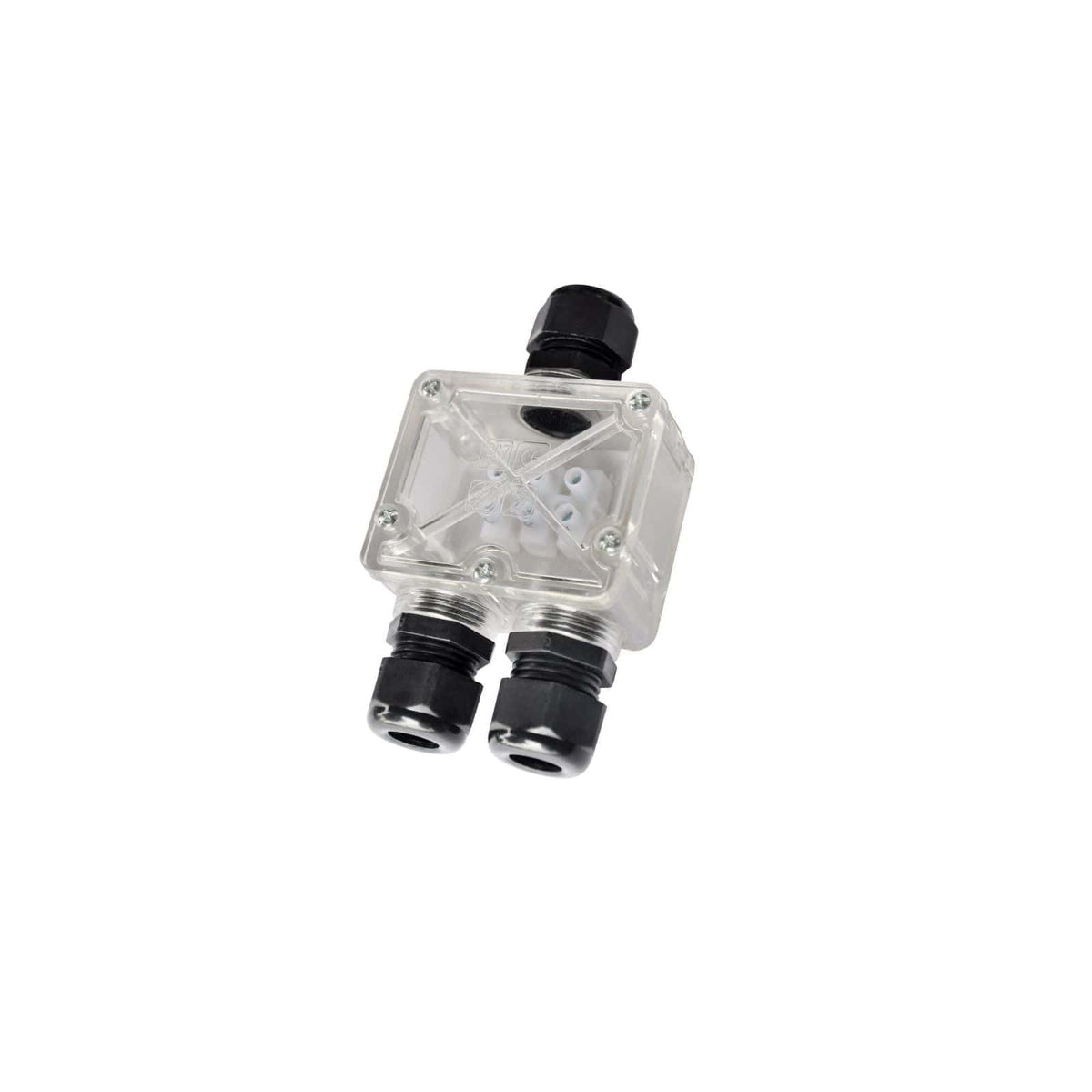

La RAC/BOX3-68 transparente est une autre solution à trois entrées avec dominos. Son boîtier plus large peut être pertinent lorsque le raccordement exige de la place pour organiser les conducteurs. La transparence aide à voir ce qui se trouve à l’intérieur ; elle ne dispense pas de contrôler les connexions, le joint ou la fermeture, et ne transforme pas une inspection visuelle en essai électrique.

La fiche cite une plage H07RN-F de 3G0,75 à 3G2,5 mm², ainsi que des usages 12 V et 230 V. Cette indication commerciale n’autorise pas toute association de circuits. Ne réunissez pas des circuits de tensions différentes dans une même boîte sur la seule base de cette phrase. Les caractéristiques des bornes, le montage et les règles de l’installation restent à valider.

Avant de choisir la boîte, mesurez l’espace qui restera accessible. Ses dimensions annoncées sont 12,85 cm de longueur, 6,5 cm de largeur et 3,55 cm de hauteur, auxquelles s’ajoutent les câbles et leur courbure. Une boîte qui rentre dans une cavité sans ses câbles peut ne plus y rentrer une fois montée. Prévoyez également comment rouvrir la liaison lors du remplacement d’une lampe.

La fiche annonce une connectique sans résine. N’en déduisez pas qu’il faut ajouter un produit de scellement pour « améliorer » un raccord non conforme. Respectez le système d’étanchéité prévu, sans remplir le boîtier ou modifier les joints à défaut de prescription correspondante. Si la pose envisagée exige une protection que la notice ne prévoit pas, cherchez un raccord adapté à cette pose.

R2M-ET : une rallonge dédiée au Plug&Play 12 V

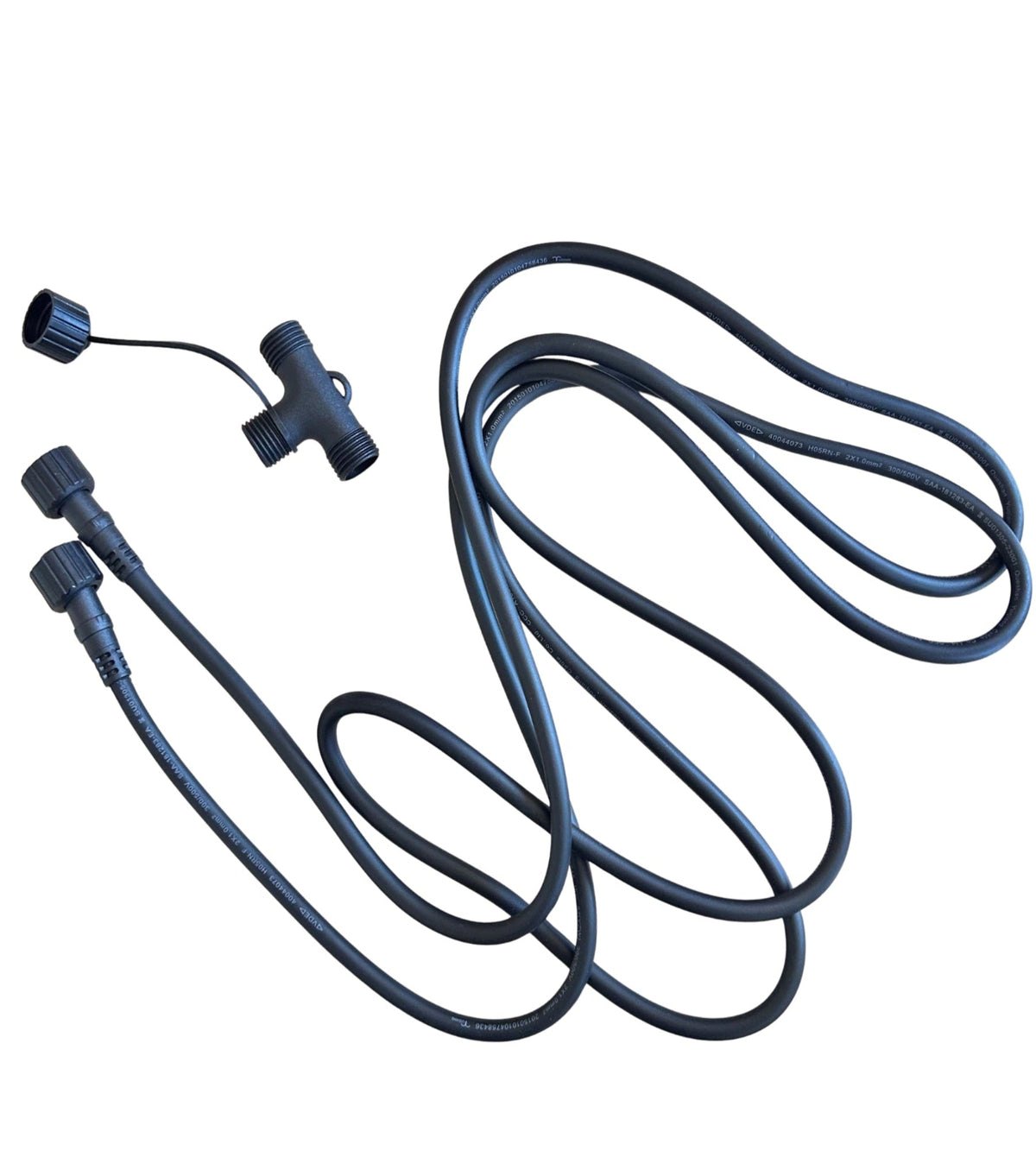

La rallonge R2M-ET de 2,5 mètres appartient à la connectique Plug&Play Lumihome 12 V. Sa description indique un câble souple H07RN-F 2 × 1 mm² avec embouts mâle/mâle IP65, une connectique T et la compatibilité avec SOLGL15-12V et SOLGL15-BC12V. Le chemin historique du produit contient « 12-24v », mais son titre et sa description actuels parlent de cette gamme 12 V : ne faites pas du chemin URL une preuve de compatibilité 24 V.

Le visuel de la rallonge montre un marquage H05RN-F sur la gaine, alors que le texte indique H07RN-F. Faites confirmer le câble du lot vendu ; ne retenez pas une classe de câble sur la seule description lorsque le visuel diffère.

Cette rallonge répond au cas d’un embout correspondant déjà à la gamme indiquée. Elle ne constitue ni un adaptateur pour tous les spots 12 V, ni une rallonge secteur, ni un moyen d’alimenter un spot RGB+CCT d’une autre série. La tension identique ne suffit pas : il faut que l’embout, le détrompeur, les contacts et la référence du produit soient ceux attendus.

La description prévoit le branchement au répartiteur en T, puis le vissage de la bague, et évoque plusieurs rallonges connectées ensemble. Elle ne donne pas une longueur cumulée maximale ou un nombre illimité de rallonges. Avant d’allonger une installation, faites confirmer le trajet et la charge admis pour les spots et l’alimentation concernés. Une liaison qui s’emboîte mécaniquement peut rester inadéquate pour un circuit plus long.

Pour préparer une demande, notez la référence de votre spot, le nombre de lampes, le modèle de l’alimentation et la distance réelle par le trajet de câble. Une distance de 2 m à vol d’oiseau peut demander plus de 2,5 m après contournement d’un massif. Mesurez le parcours ; ne tirez pas sur les prises pour récupérer quelques centimètres.

L’étanchéité dépend aussi du montage et de la pose

Un presse-étoupe assure son rôle sur une gaine correspondant à sa plage prévue, correctement positionnée et serrée selon la notice. Un câble trop fin, trop gros, abîmé ou de forme non adaptée peut empêcher le joint de travailler correctement. L’inscription IP68 du boîtier ne corrige pas ce défaut.

Avant montage, vérifiez l’état de la gaine, des bagues et des joints, puis identifiez toutes les pièces nécessaires. Les sorties non utilisées demandent la fermeture prescrite par le fabricant ; une ouverture laissée libre n’est pas protégée par l’indice affiché sur une autre entrée. Vérifiez que ces obturateurs sont réellement prévus et fournis, sans improviser un bouchon.

Ne donnez pas un nombre de tours de serrage universel : ces six produits n’ont pas une consigne de couple vérifiée commune. Demandez la notice du modèle livré. De même, n’ajoutez pas de ruban, de colle ou de silicone pour dissimuler une gaine incompatible. Un montage qui semble fermé depuis l’extérieur peut comprimer le mauvais endroit ou endommager le joint.

Les fiches parlent d’extérieur et d’environnement humide, mais ne précisent pas toutes les conditions d’enfouissement ou d’immersion. Sans une autorisation adaptée, ne présentez pas ces raccords comme enterrables ou utilisables au fond d’un bassin. Choisissez l’emplacement à partir de la notice, de l’exposition réelle à l’eau et de la possibilité d’entretien.

Pour le raccordement lui-même, coupez et sécurisez l’alimentation selon les procédures adaptées et faites intervenir une personne qualifiée lorsque l’installation l’exige. Cet article aide à choisir et préparer les pièces ; il ne donne pas un schéma universel de connexion des conducteurs. Les couleurs seules ne permettent pas d’identifier avec certitude un ancien câblage modifié.

Trois situations concrètes avant de commander

Je remplace un spot encastrable dont le câble est trop court

Identifiez d’abord la référence et la terminaison du spot. Avec des conducteurs à raccorder, recherchez un raccord dont les bornes et les presse-étoupes conviennent aux deux câbles : le Tube est un candidat pour une liaison en ligne, pas une compatibilité automatique. Avec une prise Plug&Play SOLGL15 compatible, la R2M-ET répond à une autre architecture. Ne coupez pas une prise moulée simplement parce qu’un raccord à fils semble disponible.

Je veux alimenter une nouvelle borne depuis un parcours existant

Une dérivation ajoute une charge et un départ. Le T, le Y ou la boîte trois entrées offrent des formes possibles, mais ne prouvent pas que le circuit existant accepte cette charge. Faites vérifier le circuit et les composants avant de choisir le boîtier. Comptez les conducteurs à conserver sur chaque branche et prévoyez l’emplacement accessible de la liaison.

J’ai quatre directions de câble près d’un massif

Le X apporte quatre passages, mais est annoncé trois fils et présente l’incertitude IP66/IP68. Si vos câbles portent davantage de conducteurs, son nombre d’entrées ne suffit pas. Faites confirmer le modèle et son usage ; si les données ne correspondent pas, retenez une architecture validée plutôt que d’adapter de force les câbles au produit.

Une fiche de préparation pour éviter une deuxième commande

Avant l’achat, rassemblez ces informations pour chaque liaison : photo lisible de l’étiquette du luminaire, tension du circuit, marquage du câble, diamètre extérieur mesuré, nombre de conducteurs, nombre de passages nécessaires et conditions de pose. Ajoutez la longueur disponible et une photo de l’espace prévu pour le raccord. Cette préparation permet à Lumihome ou à votre installateur de vérifier une référence exacte plutôt que de répondre à « quel raccord IP68 faut-il ? ».

À réception, contrôlez la référence du produit et le contenu annoncé : Tube cinq fils, T cinq fils, X trois fils, Y avec dominos, boîte avec dominos ou rallonge avec connectique T. La ressemblance extérieure n’est pas suffisante pour remplacer un modèle par un autre. Gardez la notice et les pièces de fermeture avec le dossier de l’installation.

Après réalisation et contrôle, notez l’emplacement des jonctions et les références montées. Si une lampe tombe en panne, ce relevé évitera de chercher tous les raccords du jardin. L’entretien et le remplacement doivent rester possibles sans arracher un câble ni détruire le revêtement pour retrouver une liaison oubliée.

Questions fréquentes sur les raccords de jardin

IP68 est-il toujours meilleur pour mon installation que IP65 ?

Le choix dépend de l’usage autorisé et du montage, pas d’un classement isolé. La R2M-ET IP65 est une rallonge dédiée à certaines prises 12 V ; un Tube IP68 à bornes ne la remplace pas nécessairement. Comparez d’abord les interfaces, les câbles et les conditions de pose.

Le T et le Y acceptent-ils les mêmes câbles ?

Cette équivalence n’est pas établie par leurs fiches. Le T indique jusqu’à cinq fils ; le Y annonce des dominos, sans la même plage détaillée. Demandez les données de chaque référence plutôt que d’appliquer les caractéristiques du Tube à toute la série.

Puis-je raccorder deux câbles de diamètres différents ?

Seulement si chaque entrée et son joint sont prévus pour le diamètre et la construction du câble qu’elle reçoit. Le nombre de conducteurs et leur section ne suffisent pas à déterminer cette compatibilité mécanique. Sans les plages de diamètre, faites confirmer le modèle avant montage.

La garantie me dit-elle si le raccord est adapté ?

Non. Les cinq raccords à bornes de cette sélection affichent « aucune garantie » dans leur rubrique commerciale, tandis que R2M-ET affiche deux ans. Nous ne transformons pas ces mentions en conclusion sur vos droits ou en preuve technique. L’aptitude à la pose dépend des caractéristiques et de la notice correspondantes.
