D’abord décider ce que la rangée doit montrer
Une rangée peut servir à reconnaître la bordure, à voir les irrégularités du sol ou à dessiner une ligne décorative. Ces objectifs demandent des observations différentes. Des luminaires visibles au loin peuvent indiquer la direction sans éclairer suffisamment une marche entre deux appareils. Inversement, une applique déjà installée peut éclairer une partie du chemin même lorsqu’aucune borne n’y est placée.
Sur votre croquis, marquez le portail, les changements de niveau, les virages, les intersections et le point d’arrivée. Ajoutez les endroits où vous portez des sacs ou utilisez une poussette, ainsi que les obstacles permanents. Pour chaque zone, écrivez une fonction : « reconnaître le bord », « voir la marche », « trouver la serrure » ou « suivre le tournant ». Cette formulation empêche d’appliquer une quantité uniforme à toute la longueur sans regarder les difficultés.

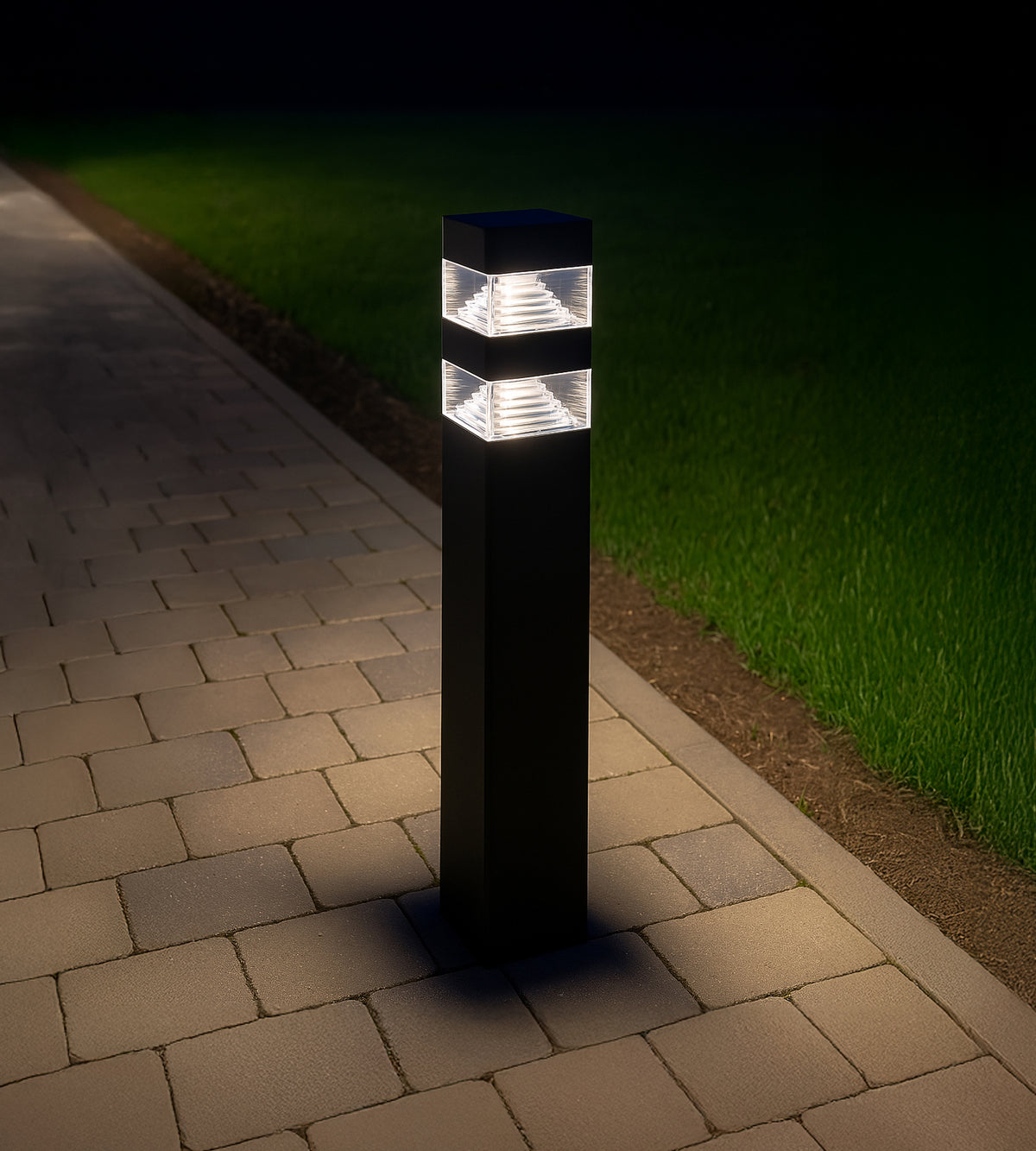

La PYRAMIDE 1000 est une borne 230 V de 40 ou 60 cm, annoncée à 1000 lm et 10 W. Ces caractéristiques identifient le produit ; elles ne démontrent pas qu’il rend toutes ces zones lisibles à une même distance. Pour la hauteur proprement dite, utilisez le guide de choix entre 40 et 60 cm.
Tracer le passage avant de compter les appareils
Mesurez les segments réellement parcourus, pas seulement la distance en ligne droite entre la maison et la rue. Une allée en L comprend au moins deux segments et un tournant à traiter séparément. Reportez la largeur, les bordures, les plantations et les lumières existantes. Gardez les repères électriques connus sur un plan distinct : ce document prépare la distribution des luminaires, il ne constitue pas un schéma de câblage.
Si une partie de l’allée est déjà éclairée depuis la façade, observez ce qu’elle montre au sol. Une tache lumineuse sur le mur n’indique pas que le passage l’est aussi. Notez également si cette lumière restera allumée aux mêmes heures que les bornes. Une installation qui semble complète lorsque toutes les sources fonctionnent peut laisser une zone sombre après l’arrêt d’une commande.
Placez provisoirement des repères de position de jour. Vérifiez le dégagement du portail, le trajet des roues, la tonte et l’accès futur au pied. Ne passez pas encore à une commande définitive : les positions doivent être examinées à la fois pour leur utilité lumineuse et pour les contraintes du site.
Un côté, alternance ou deux côtés : ce que chaque dessin implique
| Disposition envisagée | Question utile | Point à vérifier |
|---|---|---|
| Une seule bordure | Le sol et le bord opposé restent-ils lisibles ? | Largeur, obstacles et lumière venant des autres appareils. |
| Positions alternées | Le passage reste-t-il continu au changement de côté ? | Virages, contrastes et emplacement réel de chaque source. |
| Deux rangées face à face | Les deux rangées apportent-elles deux fonctions utiles ? | Chevauchement, vues depuis la maison et quantité totale. |
| Points concentrés aux difficultés | Les liaisons entre ces points restent-elles perceptibles ? | Marche, intersection et segments intermédiaires. |
Une disposition alternée n’est pas automatiquement plus homogène, et deux rangées ne sont pas automatiquement plus sûres. L’effet dépend du luminaire et du terrain. Avec une source annoncée comme diffusant horizontalement à 360°, une partie de la lumière peut aussi partir vers le massif ou le jardin ; le nombre de rangées ne corrige pas à lui seul cette répartition.
Au tournant, regardez la situation dans les deux sens de marche. Une borne cachée derrière un arbuste peut sembler visible depuis l’entrée mais disparaître au retour. Traitez le changement de direction comme une zone propre, plutôt que d’ajouter une dernière borne parce qu’il reste un appareil dans le carton.

Pourquoi nous ne donnons pas une règle universelle de deux ou trois mètres
Les lumens expriment le flux annoncé. L’éclairement sur le sol dépend de la lumière effectivement reçue à cet endroit, de la répartition du luminaire, de sa hauteur et de ce qui l’intercepte. Diviser 1000 lumens par la surface supposée de l’allée ne fournit donc pas une distance d’installation fiable.
La fiche de PYRAMIDE évoque une diffusion horizontale à 360° et mentionne aussi 120° dans les caractéristiques. Sans diagramme photométrique ou fichier IES/LDT correspondant à la référence, nous ne pouvons pas transformer ces mentions en une règle d’espacement. Elles ne prouvent pas non plus qu’une borne plus haute permettra de supprimer un appareil sur deux.
Lorsque vous avez besoin d’une distance calculée, demandez au fournisseur la photométrie de la version retenue et faites étudier votre plan. L’installateur ou le concepteur devra connaître les hauteurs, les surfaces, les obstacles et la fonction recherchée. Les chiffres d’un autre fabricant peuvent être valables pour son optique et rester inadaptés à la vôtre.
Passer d’une distance validée à une quantité
Une fois une distance maximale entre positions justifiée pour votre projet, vous pouvez faire un calcul de commande. Pour un segment droit de longueur L, avec une position prévue à chaque extrémité et des intervalles au plus égaux à D, le nombre d’intervalles est l’arrondi supérieur de L ÷ D ; le nombre de positions est cet arrondi plus un. Ce calcul est géométrique : il ne valide ni D ni l’éclairage obtenu.
Exemple de calcul uniquement. Imaginons un segment de 20 m et une distance D de 5 m qui aurait été validée indépendamment pour ce projet. Il comporte quatre intervalles et cinq positions avec les deux extrémités. Nous ne recommandons pas cinq mètres entre des PYRAMIDE : cette valeur sert à montrer la différence entre un intervalle et une borne. Si une extrémité est déjà éclairée par une autre source, ou si le tracé tourne, le plan de positions doit être revu avant de compter.
Pour deux côtés, comptez les positions réellement dessinées sur chaque bordure. Ne multipliez pas automatiquement une quantité par deux si l’un des côtés présente une porte, un massif ou une zone déjà éclairée. Pour une alternance, numérotez chaque point sur le parcours : le nombre final doit correspondre aux appareils, pas au nombre de points fictifs projetés sur les deux côtés.
| Segment | Longueur et largeur | Distance justifiée et source | Positions retenues |
|---|---|---|---|
| Portail au premier virage | ______ | ______ | Numéros : ______ |
| Virage vers la maison | ______ | ______ | Numéros : ______ |
| Zone du seuil ou d’une marche | ______ | Traitement spécifique : ______ | Numéros : ______ |
La vérification de nuit qui peut changer le plan
Après une installation réalisée et contrôlée, refaites le parcours à l’heure d’utilisation habituelle. Vérifiez les milieux entre deux bornes, les changements de niveau et le tournant. Notez la lumière qui fonctionne réellement : applique allumée, détecteur activé, éclairage voisin présent ou absent. Une observation faite avec une source supplémentaire ne prouve pas que la rangée suffit seule.
Si une zone reste mal visible, décrivez ce qui manque avant de proposer une solution. Une plante devant la source suggère une question d’obstacle ou de position. Une marche que l’on ne distingue pas mérite un traitement de sa zone. Une source qui gêne la fenêtre demande une vérification depuis la maison. Ajouter partout de la puissance peut aggraver le dernier problème sans résoudre les deux premiers.
Gardez un relevé pour chaque point problématique : emplacement, sens de marche, sources actives, obstacle et prochaine action à faire examiner. La modification des positions, des fixations et du réseau doit rester compatible avec l’installation ; ne déplacez pas vous-même une borne secteur pour tester un nouveau tracé improvisé.
Pour préparer les opérations matérielles, le guide d’installation des bornes est une entrée générale. Pour une question de distribution ou de quantité, envoyez au service client Lumihome votre plan, les références choisies et les zones à éclairer. La comparaison des bornes 230 V aide si vous devez finalement changer de source ou de type de luminaire.
Sources et limites. Fiche française et variantes de PYRAMIDE 1000, consultées le 13 octobre 2026 ; principes de distinction entre flux, distribution et usage vérifiés dans les documents de conception des fabricants étudiés. Aucun fichier photométrique de PYRAMIDE ni essai de cette allée n’a été obtenu. Le tableau et le calcul sont des outils de préparation, pas une prescription de distance ou une étude d’éclairage réglementaire.
