Alimentation de jardin : tension, watts et système compatible

Lire la demande électrique de chaque appareil

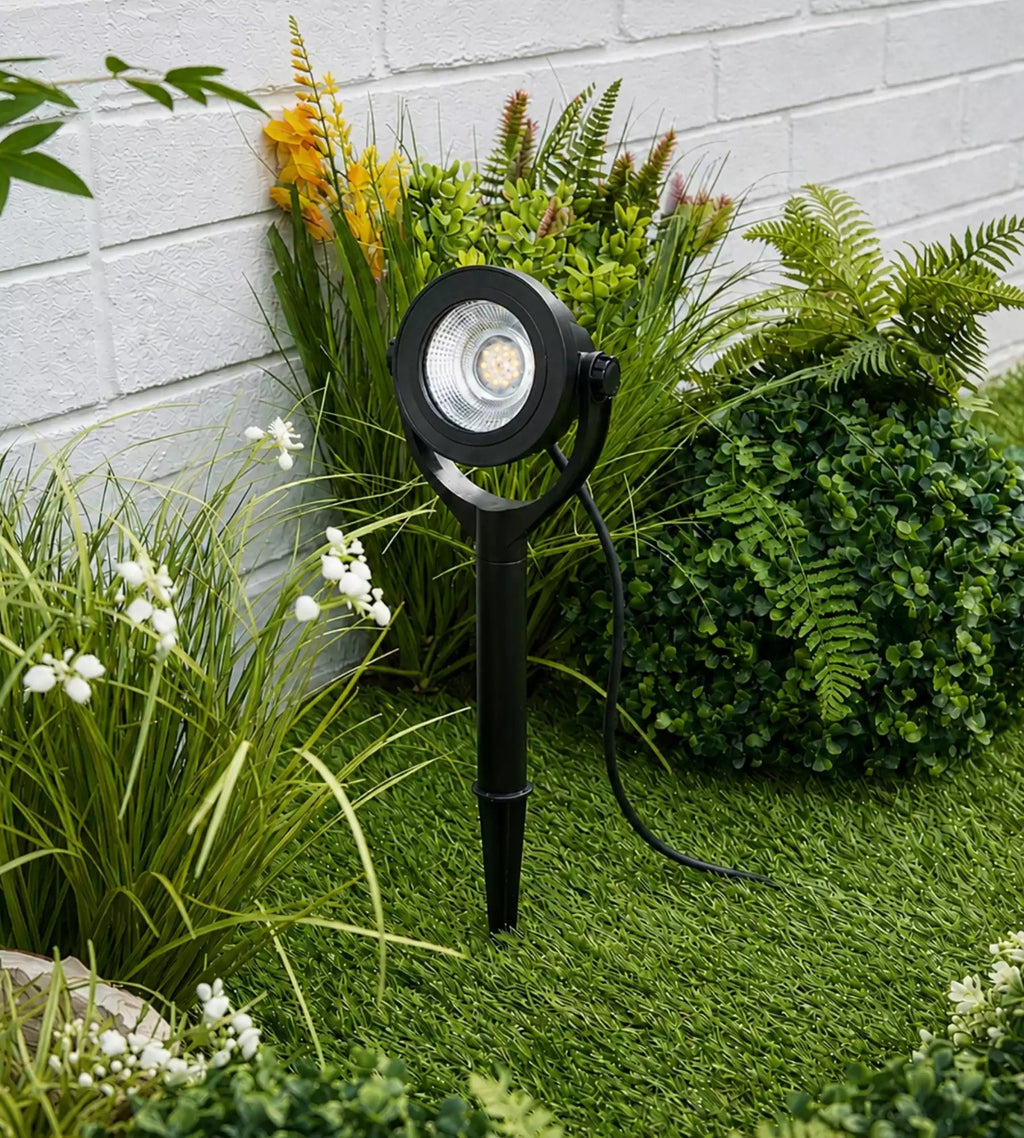

Le BAYA sur piquet indique une alimentation 12 V DC et une consommation de 9 W. DC signifie courant continu. Le bloc à préparer doit donc répondre à cette demande, avec des raccordements adaptés au modèle ; une sortie 12 V alternatif ne devient pas équivalente par la seule présence du chiffre 12.

Le spot intégré pour piscine de 500 lumens annonce 12 V AC/DC et 4,5 W. Cette indication décrit l’appareil concerné, pas toutes les références de la gamme. La génération des prises, modifiée au printemps 2025 selon sa fiche, doit également être identifiée.

Le spot RGB+CCT demande 24 V DC et un contrôleur SYS-T1 vendu séparément. Un contrôleur acceptant une plage de tensions n’autorise pas à alimenter ce spot en 12 V. Le spot, le contrôleur et le bloc doivent être validés comme un ensemble.

Enfin, un luminaire prévu pour le secteur, comme la borne EXPLORER 230 V, relève d’une autre préparation. Une alimentation basse tension n’est pas un accessoire universel à insérer devant tous les luminaires. Faites vérifier le circuit électrique et les protections par le professionnel qui réalise la pose.

Calculer les watts demandés, puis vérifier ce que le calcul laisse ouvert

La première addition utilise les consommations électriques, pas les lumens et pas une puissance « équivalente » à une ancienne ampoule. Les lumens décrivent le flux annoncé ; les watts consommés interviennent dans la charge électrique. Notez la consommation de chaque référence et le nombre prévu.

Ces exemples ne fixent pas le nombre maximal d’appareils branchables. Ils ne couvrent ni les exigences de marge du fabricant, ni les limites des raccords, ni les pertes liées au réseau, ni le fonctionnement d’un contrôleur. Faites valider le dimensionnement complet pour votre trajet et vos références.

Une alimentation donnée pour 96 W ne rend pas automatiquement trois BAYA compatibles. La capacité nominale et la compatibilité de gamme sont deux questions différentes. Ne branchez pas non plus plusieurs alimentations ensemble pour additionner leurs watts sans une conception explicitement prévue pour cela.

Pour le RGB+CCT, faites confirmer les données de la version exacte avant le calcul définitif. Sa fiche présente notamment des différences de flux et de dimensions selon les rubriques. Même si une consommation est indiquée, le contrôleur et ses limites doivent rester dans le dossier de dimensionnement.

Deux alimentations de piscine : regarder la fiche actuelle et les références admises

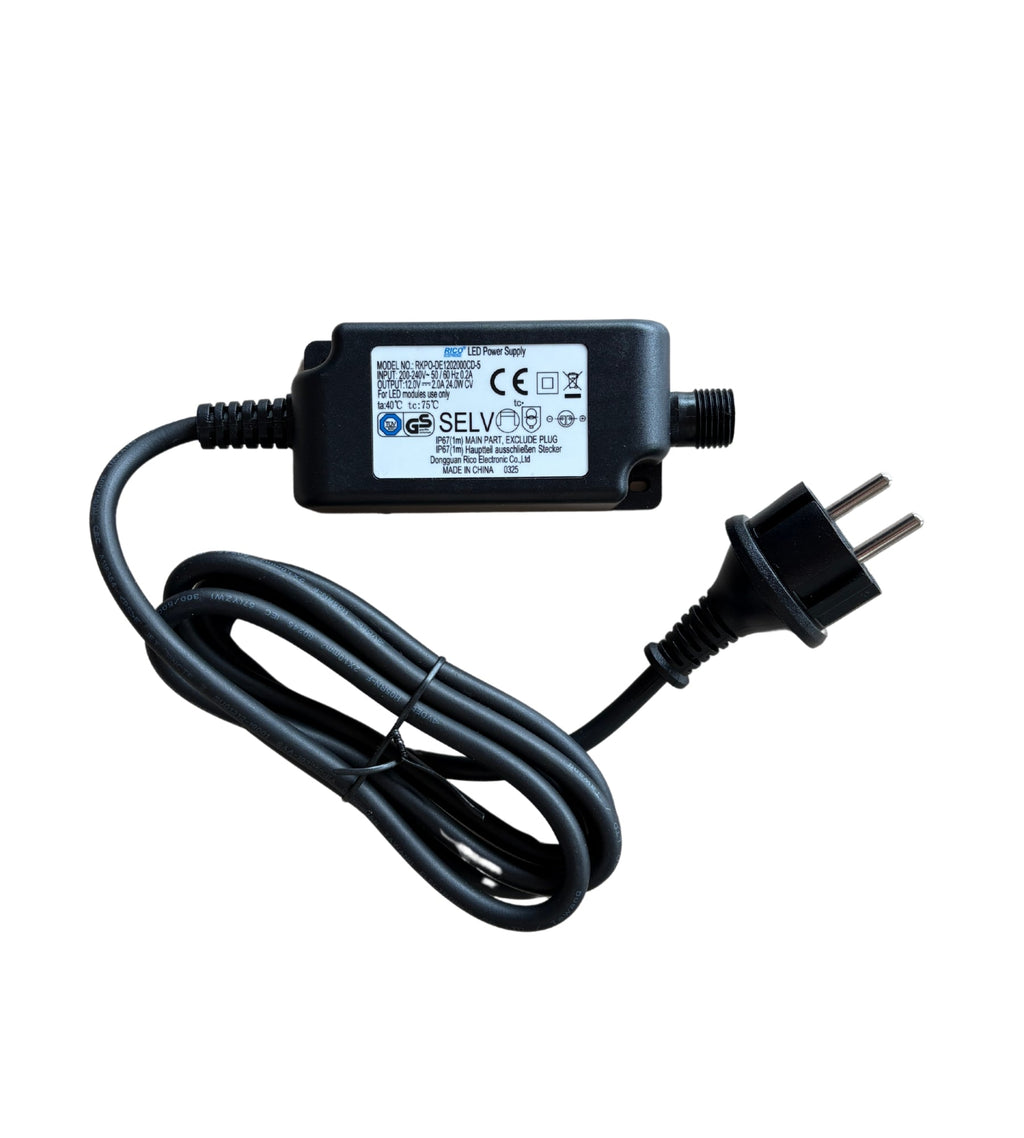

Le transformateur dont l’adresse contient « 36w-ip67 » est actuellement présenté comme une alimentation 12 V DC de 24 W, avec un boîtier IP44. Les caractéristiques annoncent une entrée 220–240 V, une classe II et l’absence de variation par variateur externe. Ne retenez pas 36 W ou IP67 à partir de son adresse.

Cette fiche limite la compatibilité à la rallonge Plug & Play Lumihome de 2,5 m et cite PYR-40GR-12V, SOLGL15-BC12V et SOLGL15-12V. Elle ne confirme pas BAYA dans cette liste. Si le bloc apparaît parmi les produits recommandés sur une autre page, demandez quand même l’association précise : une recommandation commerciale ne suffit pas à décrire tous les câbles et connecteurs nécessaires.

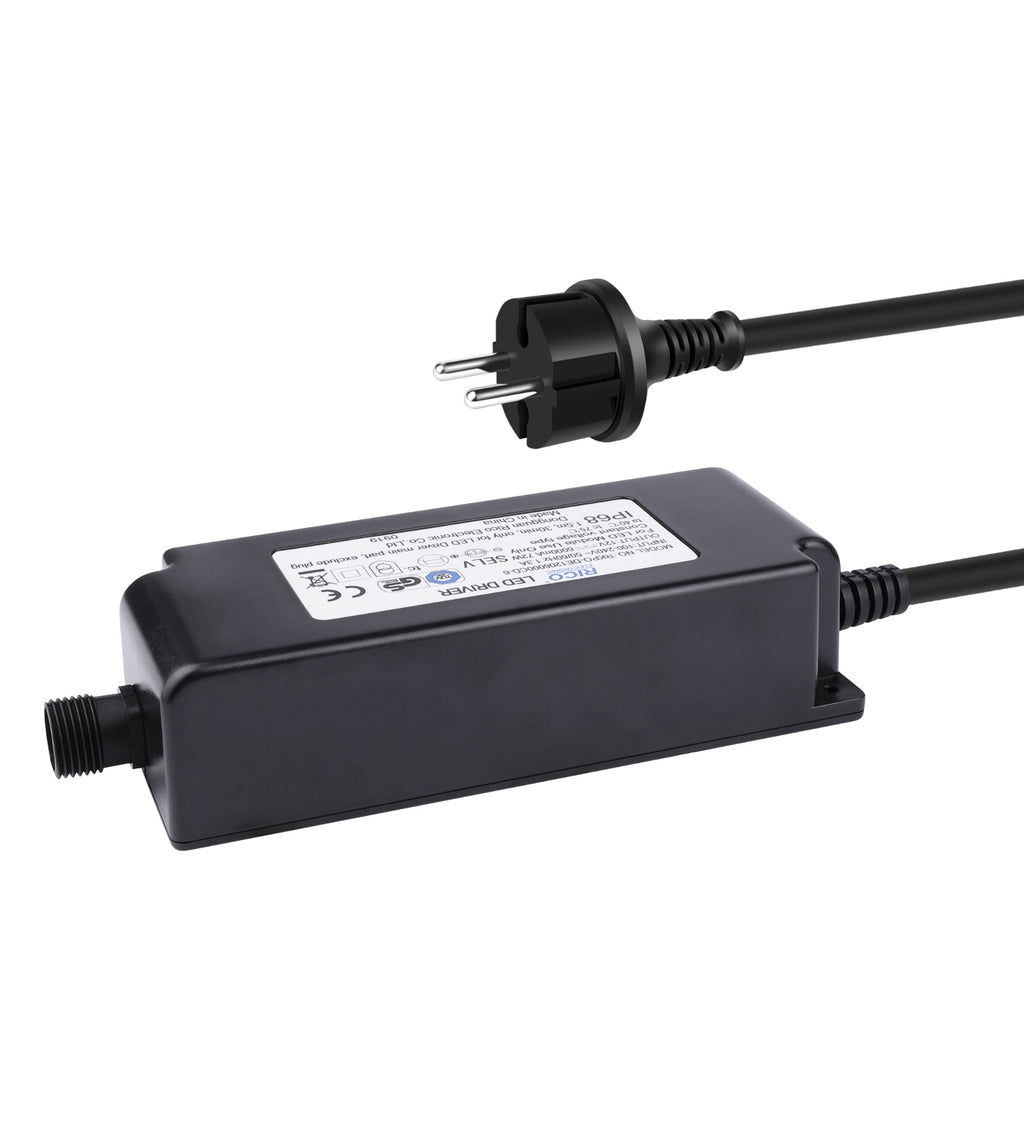

Le transformateur de piscine annoncé 96 W indique 12 V DC et 8000 mA dans ses caractéristiques. Le calcul 12 V × 8 A correspond à 96 W. Pourtant, son contenu de boîte mentionne 24 W. Faites confirmer la référence et l’étiquette du bloc livré avant de l’utiliser comme base du dimensionnement.

Ce second bloc annonce lui aussi des restrictions de compatibilité de gamme. Ses connectiques sont indiquées IP65 dans le titre, son boîtier IP44. Il n’est pas dimmable par un variateur externe et sa description exclut l’immersion. Le chiffre de puissance et l’indice d’une prise ne décrivent pas à eux seuls l’environnement admissible pour tout le bloc.

Mesurer le réseau et choisir un emplacement de maintenance

Tracez le chemin réel des câbles depuis l’alimentation. Notez chaque branche, le nombre d’appareils qu’elle dessert et sa longueur. Ajoutez les contournements, les passages protégés et l’accès aux raccords. Le BAYA n’annonce que 50 cm de câble sur le spot : ce tronçon n’est pas le réseau complet jusqu’au local ou à la maison.

Le professionnel doit pouvoir examiner ces longueurs et les conducteurs prévus, notamment pour la chute de tension et les protections. Un bloc plus puissant ne corrige pas automatiquement un câble inadapté ou un mauvais raccord. Ne choisissez pas une section ou une longueur maximale à partir de la seule division watts/volts.

Préparez un endroit accessible pour le bloc et les connexions, avec les conditions d’aération, de protection et de pose demandées par la notice. Les alimentations de piscine décrites ici ne doivent pas être immergées. Une zone basse qui prend l’eau après un arrosage ou une forte pluie demande donc une autre implantation, validée pour l’ensemble.

Pour les abords de piscine, la vérification porte sur toute l’installation, pas seulement sur le bloc. Faites valider les positions, le circuit, les protections et les appareils par un professionnel qualifié. Les mentions commerciales qui généralisent une tension à toutes les installations autour d’un bassin ne doivent pas remplacer cette étude.

Préparer une commande cohérente et un diagnostic futur

Le dossier à envoyer au service Lumihome doit réunir les références des luminaires, leur quantité, le plan des branches et leurs longueurs, la référence de l’alimentation envisagée, les photos des prises et le type de pose. Pour une rénovation, ajoutez la date approximative d’achat et les étiquettes des composants existants.

Demandez une confirmation de l’ensemble : tension et type de courant, puissance du bloc réellement livré, raccords, rallonges, contrôleur éventuel et conditions d’installation. Pour les deux blocs de piscine, faites lever les différences entre l’adresse, le titre, les caractéristiques et la boîte. Pour BAYA, demandez expressément quelle alimentation et quel raccordement sont validés pour cette référence.

À la réception, comparez les étiquettes aux références confirmées avant la pose. Faites tester l’ensemble avant de fermer les accès. Conservez ensuite les notices et un plan identifiant chaque branche. Si un groupe s’éteint alors qu’un autre reste allumé, cette organisation aidera à repérer la partie commune à contrôler, sans établir à elle seule la cause de la panne.

Une baisse de lumière ne prouve pas immédiatement que l’alimentation doit être remplacée par une plus puissante. Une erreur de référence, un raccord, une branche ou une contrainte d’installation peut aussi demander un contrôle. Faites intervenir le professionnel sur le réseau et transmettez les symptômes précis au vendeur avant d’acheter une nouvelle pièce.

Pour la partie raccordement, le guide des connecteurs extérieurs détaille les informations de câble à préparer. Pour l’implantation du spot lui-même, consultez le guide BAYA et éclairage des massifs. Chaque choix s’appuie sur le même plan, mais répond à une question différente.
