Abords de piscine 12 V : spots, ampoules et connectiques

Trois questions avant de retenir un spot 12 V

Souhaitez-vous une lumière discrète au niveau du sol, une borne visible pour repérer un passage ou des têtes orientées vers des éléments du jardin ? La forme du luminaire répond à cette première question. La suivante concerne la maintenance : voulez-vous pouvoir remplacer une ampoule ou envisagez-vous un module à LED intégrées ? Enfin, regardez le réseau existant : câble classique ou embout Plug&Play, et quelle génération d’embout ?

Un projet de piscine demande aussi une validation de la zone de pose et de son installation électrique. Les fiches commerciales emploient parfois une phrase générale présentant 12 V comme obligatoire partout autour de l’eau. Nous n’en faisons pas une règle universelle : la position, le bassin, la conception de l’alimentation et les prescriptions applicables au projet doivent être vérifiés par le professionnel chargé de l’installation. Une photo de produit au bord d’un bassin ne valide pas votre propre emplacement.

Ce guide se concentre sur les différences des produits, les composants à prévoir et les contradictions à résoudre avant achat. Il ne fournit pas de distance réglementaire supposée, de schéma de raccordement secteur ou de permission d’immersion. Les modèles décrits sont destinés aux abords ; pour éclairer l’intérieur du bassin, demandez une référence expressément prévue pour cet usage.

MR-SOL28 et MR-CA100 : une ampoule remplaçable, un raccordement à prévoir

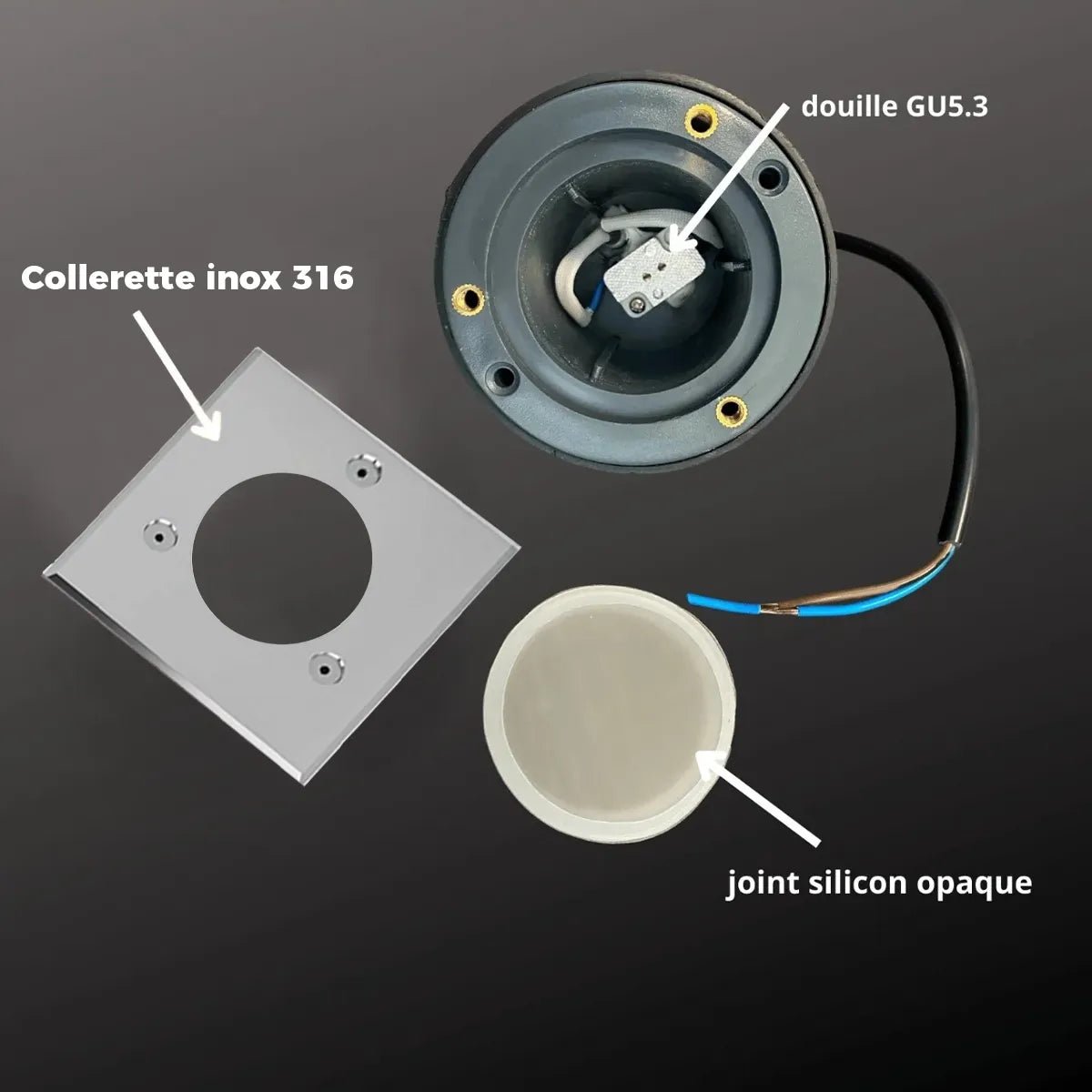

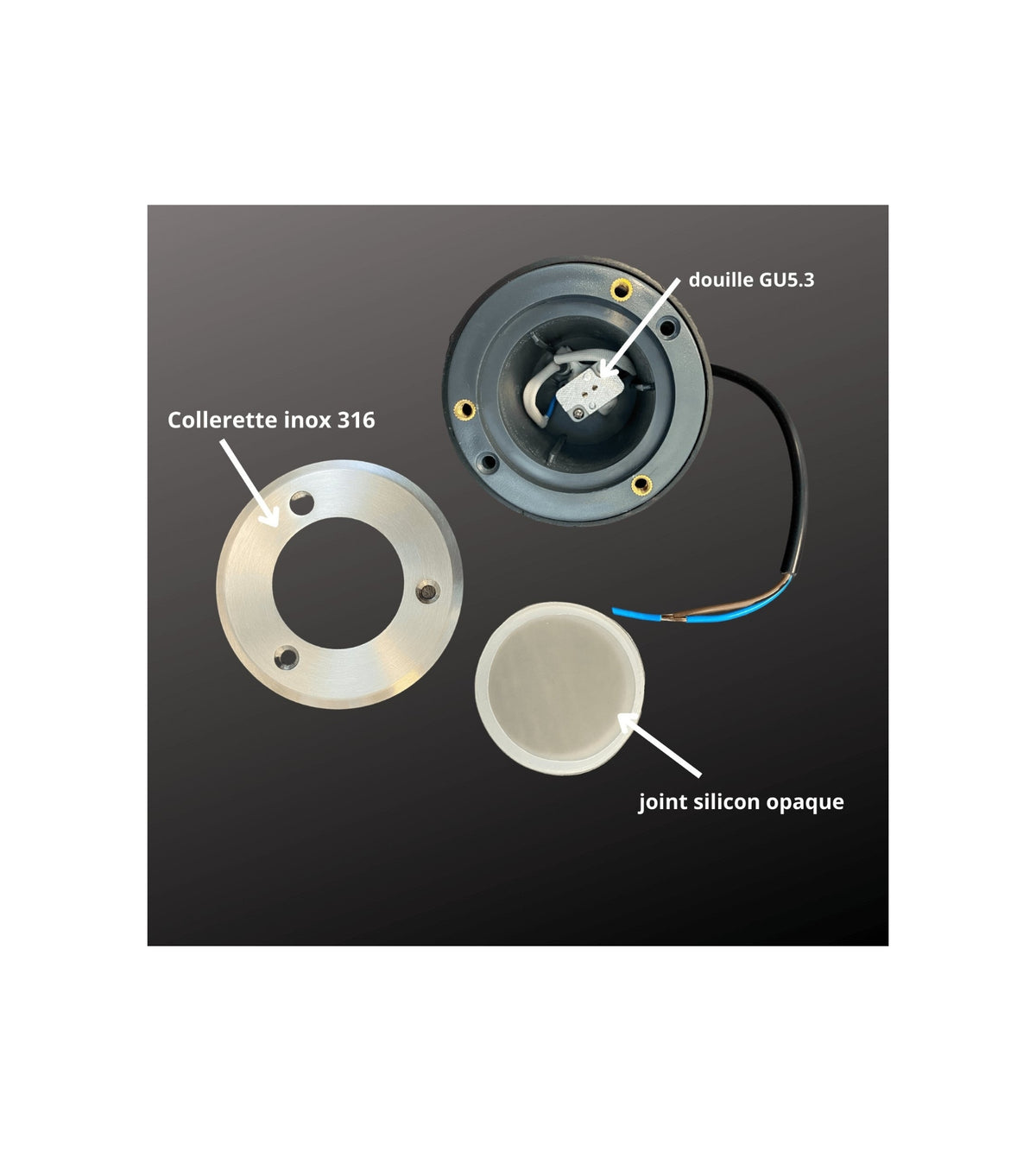

Le MR-SOL28 rond et le MR-CA100 carré sont des encastrables GU5.3 12 V vendus sans ampoule. Leurs fiches donnent une limite de 10 W et indiquent une ampoule GU5.3 jusqu’à 53 mm de hauteur. Le choix de la pièce doit respecter ces limites ainsi que sa tension ; une ampoule GU10 à tête de diamètre voisin n’est pas un remplacement pour cette douille.

Ces deux fiches affichent explicitement : pas de compatibilité avec les rallonges R2M-ET Plug&Play. Prévoyez donc les raccordements correspondant à leurs câbles, et non une rallonge choisie parce que le spot appartient à la gamme piscine 12 V. Le guide des raccords extérieurs distingue les connexions à conducteurs de la rallonge à embouts moulés.

Sur petit écran, faites défiler le tableau horizontalement.

Le diamètre extérieur de 100 mm ne correspond pas au trou à faire. Les fiches donnent plusieurs cotes selon les pièces, et leurs schémas de pose présentent aussi des plages différentes selon support. Par exemple, des visuels indiquent 80–90 mm ou 84–90 mm et une profondeur minimale de 80 mm. Ne mélangez pas ces indications avec la hauteur du pot de 90 mm : faites confirmer la méthode et les cotes pour le produit livré et votre support avant de découper.

Les textes évoquent IP65/IP67, tandis que les tableaux des deux produits indiquent IP65. Les fiches réclament un drainage sous les spots pour éviter l’eau et la boue prolongées, ainsi que des connexions étanches distinctes. Préparez ce drainage et l’accès aux jonctions selon la notice validée. Un joint supérieur n’étanchéifie pas automatiquement la connexion faite à 20 cm du boîtier.

Leur intérêt de maintenance est de conserver le support lorsque seule une ampoule doit être changée. Suivez la procédure de démontage du modèle, préservez le joint et vérifiez les restrictions de la nouvelle ampoule. Le guide des ampoules GU5.3 précise les incertitudes actuelles de flux et de hauteur du modèle vendu : il reste à confirmer cette hauteur avant un montage limité à 53 mm.

Le lot de six : une quantité de supports, pas un système complet prouvé

Le PACK6-MRSOL28, lot de six spots GU5.3, correspond au besoin de plusieurs points encastrés. Il ne crée pas une nouvelle technologie par rapport au remplacement d’une ampoule. En revanche, sa page contient une description qui parle de GU10 et d’ampoules connectées GU10, alors que le titre et un visuel de douille parlent de GU5.3. Cette contradiction doit être clarifiée pour le lot livré.

Ne commandez pas six GU10 en vous appuyant sur ce paragraphe. Faites confirmer le culot, les accessoires et la présence ou non d’ampoules dans le lot. Nous ne décrivons pas cette offre comme six spots, six ampoules, un transformateur et les câbles : ce contenu complet n’est pas établi par la page consultée.

Préparez une liste par fonction : six supports confirmés, six ampoules adaptées si elles ne sont pas fournies, l’alimentation convenable, les câbles, les jonctions et les pièces de pose nécessaires au support. Le prix ou le mot « pack » ne remplit pas les lignes manquantes. Faites confirmer aussi que les supports du lot reprennent bien les cotes et la connectique des modèles que vous prévoyez d’utiliser.

Un calcul de charge qui évite une confusion de panier

Avec six ampoules annoncées à 5 W, la charge nominale des ampoules est 6 × 5 = 30 W. Une alimentation de puissance maximale 24 W ne couvre pas cette charge nominale. Ce calcul n’autorise pas pour autant le branchement de ces supports sur le transformateur Plug&Play 96 W : il reste à valider tension, AC/DC, câbles, connexions et prescriptions de l’alimentation. La puissance suffisante est une condition, pas une preuve complète de compatibilité.

Les deux pages individuelles annoncent aussi une résistance à une charge d’une tonne. Nous ne convertissons pas cette valeur commerciale en permission générale de passage de véhicules sur tout support : la pose, les conditions de charge et la notice du produit exact doivent être confirmées. Si une descente de garage est le véritable projet, faites-le préciser au fournisseur et à l’installateur avant de choisir le lot.

SOLGL15 : LED intégrées et changement d’interface au printemps 2025

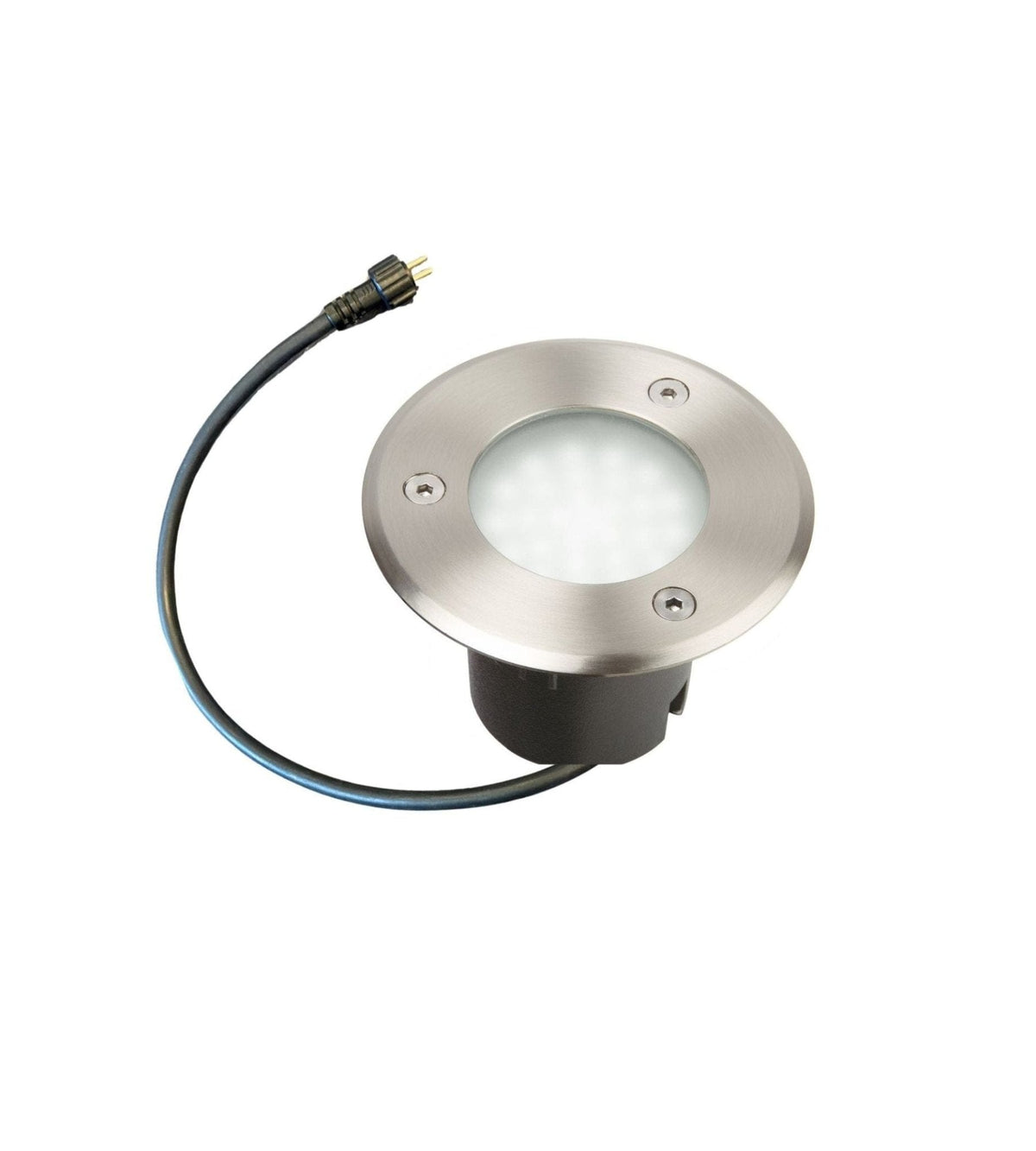

Le SOLGL15 à LED intégrées, rond de 10 cm, est annoncé à 4,5 W, 500 lumens, 12 V AC/DC et 90° de faisceau. Ses variantes proposent les références SOLGL15-12V et SOLGL15-BC12V, à distinguer au moment du choix de teinte. La boîte décrite comprend le spot, un câble de deux mètres avec embout Plug&Play et un pot béton. L’alimentation reste un composant séparé.

La fiche avertit que le système Plug&Play a évolué au printemps 2025 et qu’il n’est pas compatible avec les anciens modèles. Avant de remplacer un spot dans un réseau existant, montrez l’embout présent et indiquez la période d’installation. Le simple nom SOLGL15 ou la mention 12 V ne résout pas la génération de connectique.

Pour un réseau correspondant, la R2M-ET de 2,5 m est la rallonge dédiée citée par les pages d’alimentation et par sa propre fiche. Confirmez la génération et les références ensemble. Ne la reportez pas aux MR-SOL28/MR-CA100 qui l’excluent explicitement.

Les cotes SOLGL15 diffèrent de celles des supports GU5.3 : la fiche indique perçage de 86 mm avec pot pour chape béton, 90 mm sans pot pour terrasse bois, pot Ø86 mm et hauteur 95 mm. Le spot est annoncé à 7,5 cm de hauteur. Ces chiffres doivent être lus dans leur contexte de montage, puis vérifiés sur la pièce et la notice ; aucun trou unique « spot 10 cm » ne convient automatiquement à toutes les références.

Avec des LED intégrées, on ne remplace pas simplement une GU5.3 à l’intérieur. Si la lumière tombe en panne, identifiez le module et sa procédure de maintenance. Les anciennes prises, la connexion ou l’alimentation peuvent être en cause ; n’achetez pas une ampoule pour une douille qui n’existe pas dans ce modèle.

24 W ou 96 W : confirmer le bon réseau et lire l’étiquette

Le DEC/TR25-ET actuellement intitulé 12 V 24 W possède un ancien chemin contenant 36W/IP67. Les caractéristiques actuelles indiquent 24 W, sortie 12 V DC, IP44 et classe II. Retenez le produit et son étiquette actuelle, pas les anciens chiffres du chemin web. La page cite la rallonge R2M-ET et les références SOLGL15-12V, SOLGL15-BC12V et PYR-40GR-12V.

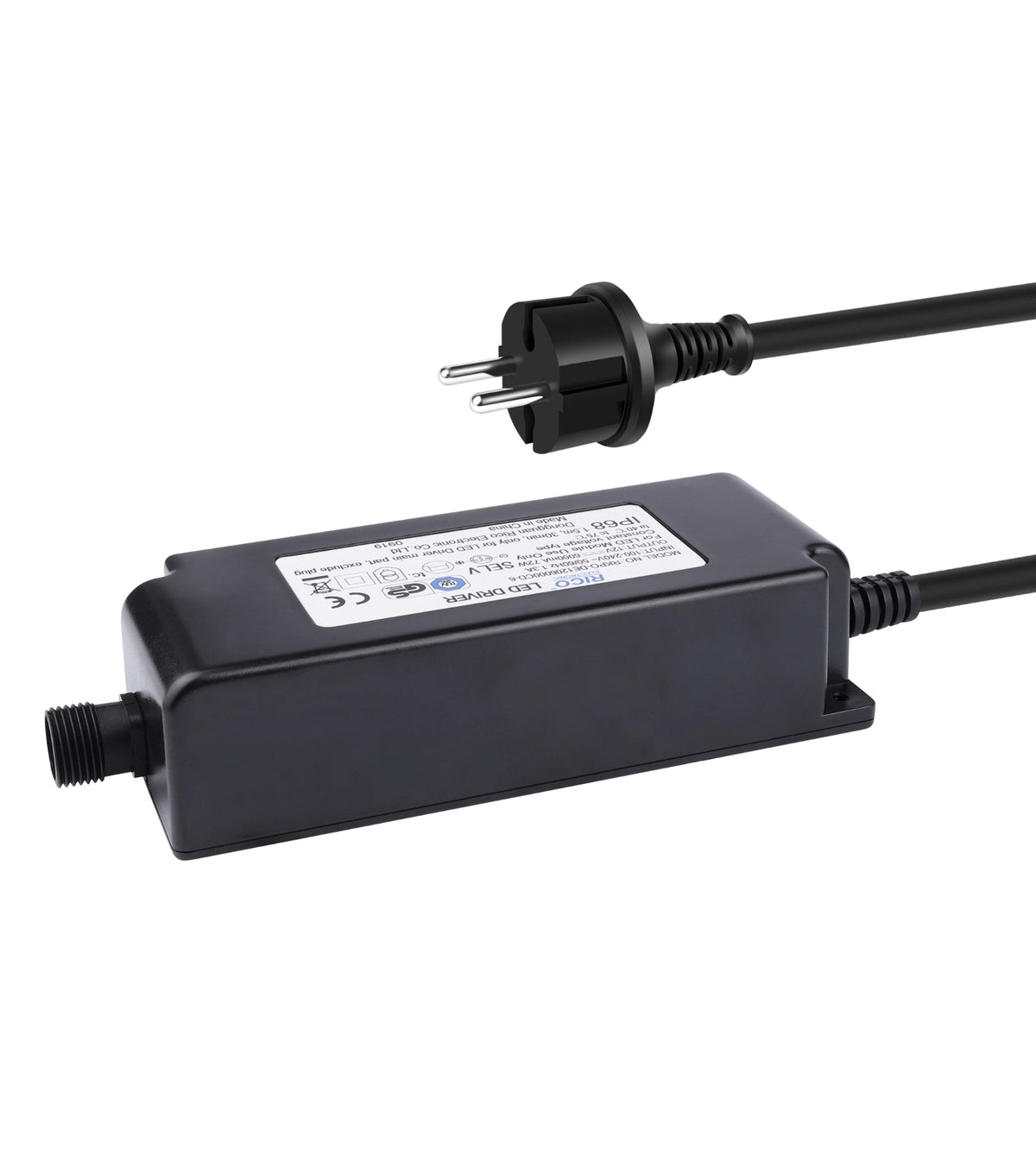

Le TR/96-ET actuellement intitulé 12 V 96 W indique une sortie 12 V DC 8000 mA, IP44 et la même association commerciale. Mais sa rubrique de contenu de boîte écrit « un transformateur 12V 24W » et une largeur « 6,5m » apparaît dans le tableau. Faites confirmer le modèle livré et ses dimensions ; le contenu 24 W ne peut pas être considéré comme certain et la largeur ne doit pas être corrigée par supposition.

Ces deux sources sont annoncées non dimmables et non immergeables. Leur emplacement et la partie secteur doivent être validés selon leur notice et le projet de piscine. IP44 pour le boîtier et IP65 pour la connectique ne signifient pas que l’ensemble peut être placé dans l’eau.

Pour six SOLGL15 à 4,5 W, la charge nominale est 27 W, supérieure au maximum annoncé de 24 W du DEC/TR25-ET. Ce repère permet d’exclure un choix manifestement sous-dimensionné sur cette charge ; il ne définit pas le nombre maximal de spots sur 96 W ou une longueur de rallonge autorisée. Faites calculer l’ensemble avec ses parcours, sa charge et les prescriptions réelles de l’alimentation.

PYRAMIDE et EQUINOXE : ne pas copier le montage des encastrables

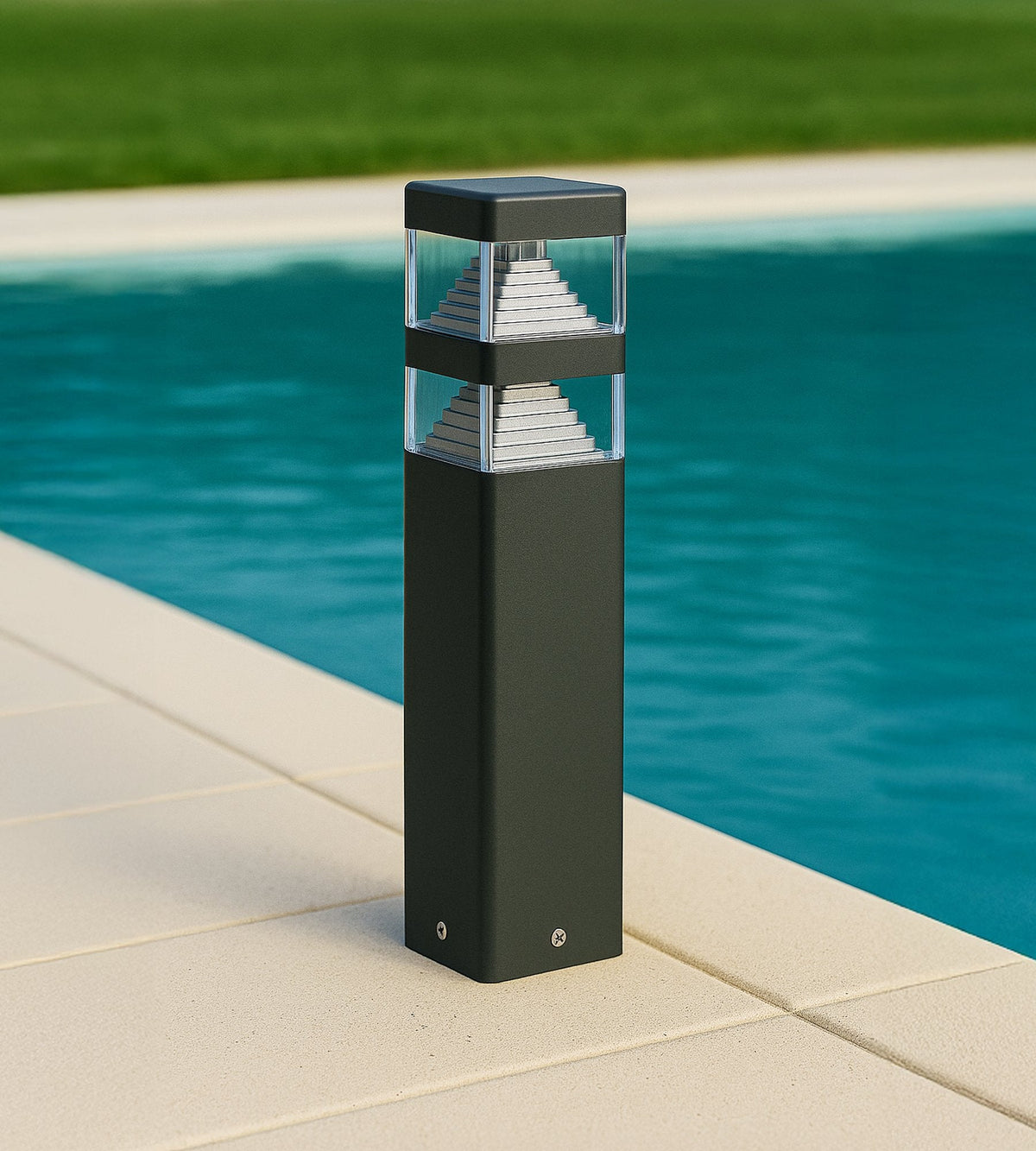

La PYRAMIDE version abords de piscine est une borne à LED intégrées annoncée à 9 W, 1000 lumens et 4000 K. La page propose des variantes de 40 ou 60 cm et différents coloris. Pour repérer un parcours, sa partie lumineuse surélevée constitue un choix différent d’un disque encastré au sol ; elle ne remplace pas mécaniquement le spot dans son trou.

Sa fiche mentionne Plug&Play, mais le tableau indique 12 V AC, tandis que les alimentations 24/96 W citées précédemment indiquent 12 V DC et donnent spécifiquement PYR-40GR-12V dans leur liste. Cette divergence doit être résolue pour le lot choisi. Ne généralisez pas la liste de compatibilité à toutes les variantes PYRAMIDE et ne supposez pas AC/DC interchangeables. Demandez confirmation écrite de la tension acceptée et de l’alimentation associée à votre SKU.

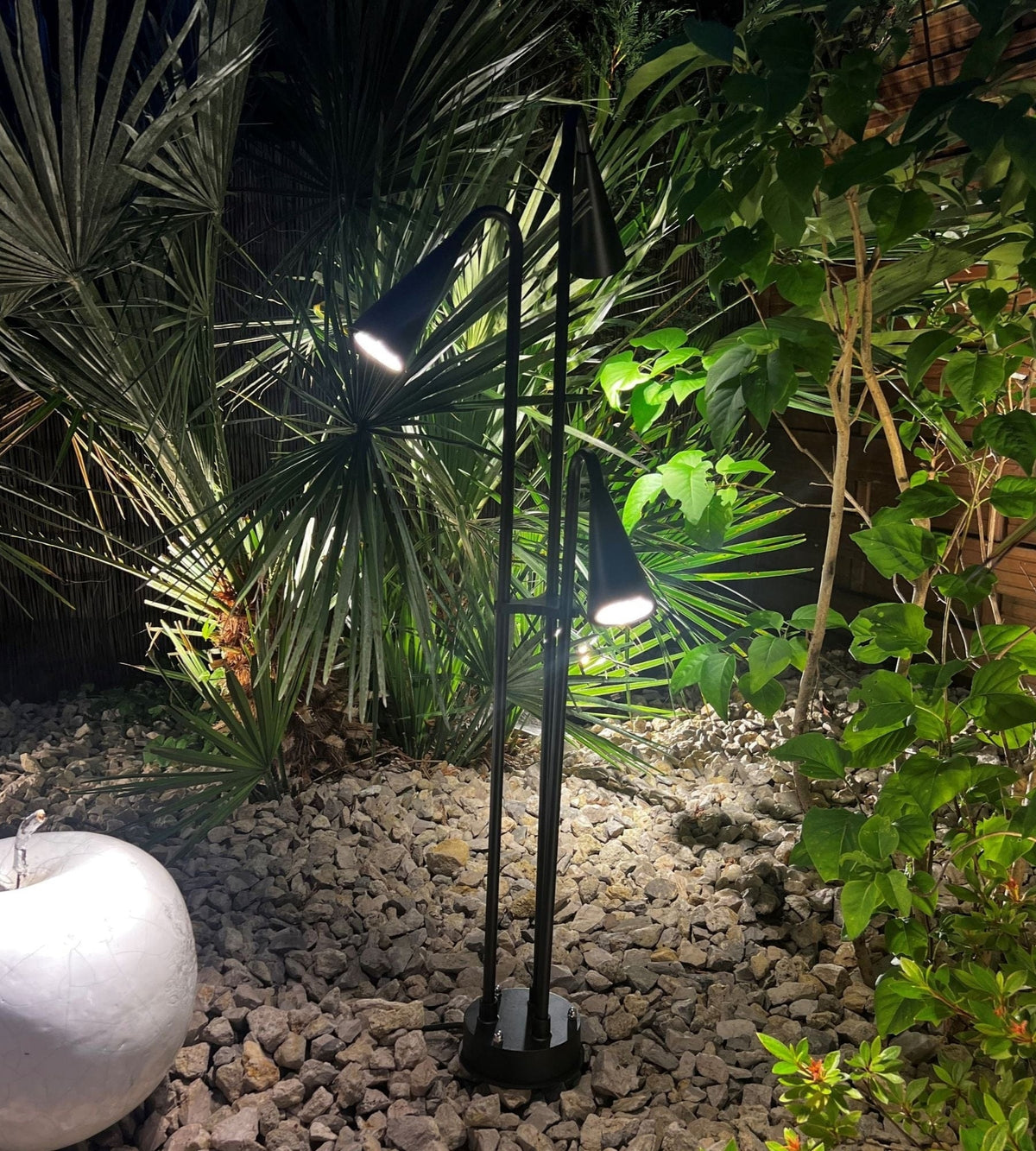

La EQUINOXE LH-EQUINOXE présente trois têtes GU5.3, des ampoules non fournies, une hauteur de 90 cm et une limite annoncée de 3 × 20 W. Son titre indique 12 V AC et sa description cite DEC/TR50. Les pages actuelles 24 et 96 W ne donnent pas EQUINOXE dans leur liste vérifiée. Une prise appelée Easy-Plug ne prouve pas qu’elle accepte ces deux alimentations DC.

Avec trois ampoules de 5 W, la charge des ampoules serait de 15 W ; cela reste inférieur à 24 W, mais ne résout pas cette question AC/DC et d’interface. Faites vérifier le transformateur associé, les lampes et les raccordements. Nous ne recommandons pas de couper un embout pour adapter une incompatibilité : une éventuelle conversion doit suivre les instructions du fabricant pour le système exact et être réalisée convenablement.

EQUINOXE est annoncée IP23, PYRAMIDE IP44, avec des constructions et restrictions différentes de celles des encastrables. Choisissez leur emplacement selon leurs notices et l’exposition réelle, sans reprendre une photo au bord d’eau comme une autorisation universelle. Les têtes orientables de l’EQUINOXE peuvent viser des éléments du jardin ; leur nombre n’indique pas que l’appareil éclairera uniformément tout le tour du bassin.

Votre dossier d’achat et de maintenance

Pour un projet neuf, notez les rôles souhaités — cheminement, bord de terrasse, massif — puis les références et quantités. Ajoutez pour chaque luminaire le type de source, la tension, le besoin d’ampoule, la connectique et les composants séparés. Faites vérifier les contradictions avant le panier : lot GU5.3/GU10, PYRAMIDE AC/DC, EQUINOXE et transformateur cité, contenu TR/96-ET, génération Plug&Play.

Pour un remplacement, prenez des photos de l’étiquette, de la douille ou du module, de l’embout et du support existant. Ajoutez les dimensions et la période d’achat. Une demande « remplacer un spot piscine 10 cm » ne distingue pas MR-SOL28 du SOLGL15 : même diamètre visible, maintenance et connectique différentes.

Avant fermeture du revêtement, faites contrôler l’installation puis vérifier le fonctionnement et la teinte de chaque point. Conservez l’accès aux jonctions et le repérage des câbles, ainsi que les notices et références livrées. Après une panne, recherchez d’abord si un seul point ou plusieurs points d’un même circuit sont touchés ; communiquez cette observation à l’installateur et à Lumihome, sans multiplier les adaptations au hasard.

La bonne solution est celle dont toutes les pièces sont identifiées et compatibles avec le projet réel. Tant qu’une alimentation, un embout ou une cote reste incertain, cette question fait partie du travail préparatoire ; elle ne disparaît pas derrière le mot « basse tension » ou « kit ».
