Spots de terrasse 230 V : ouverture, profondeur et entretien

Votre première décision : changer une ampoule ou un module

Le GU-SOL28 rond et le GU-CA100 carré accueillent une ampoule GU10 séparée. Ils conviennent à une démarche où l’on veut pouvoir changer la source lumineuse sans remplacer systématiquement le support. Le SOL-GL15 à LED intégrées propose un éclairage déjà incorporé au module : sa maintenance ne consiste pas à retirer une GU10.

Les trois fiches annoncent une alimentation 220–240 V AC. Elles ne décrivent pas un réseau solaire ni un système 12 V Plug&Play. Si votre terrasse possède déjà des spots basse tension, ne remplacez pas l’un d’eux par un modèle secteur parce que son dessus mesure aussi 10 cm. Le guide des abords de piscine 12 V traite ces autres systèmes.

Pour une terrasse existante, recherchez la référence du spot et l’alimentation avant d’examiner la découpe. Pour une terrasse neuve, définissez les points de lumière et faites valider le réseau électrique, le montage et les conditions de pose. Cet article aide à choisir le produit et à préparer les mesures ; il ne remplace pas une procédure de raccordement secteur.

Les cotes à relever avant le panier et la scie-cloche

Sur petit écran, faites défiler le tableau horizontalement.

Ne percez pas 100 mm parce que le spot est annoncé Ø10 cm. La collerette visible doit être distinguée de l’ouverture de montage et du pot. Un trou trop grand peut priver le support de son appui ; une profondeur insuffisante peut coincer la partie inférieure ou son câble. Les cotes ci-dessus servent à préparer la vérification du montage réel, pas à résoudre une contradiction par choix arbitraire.

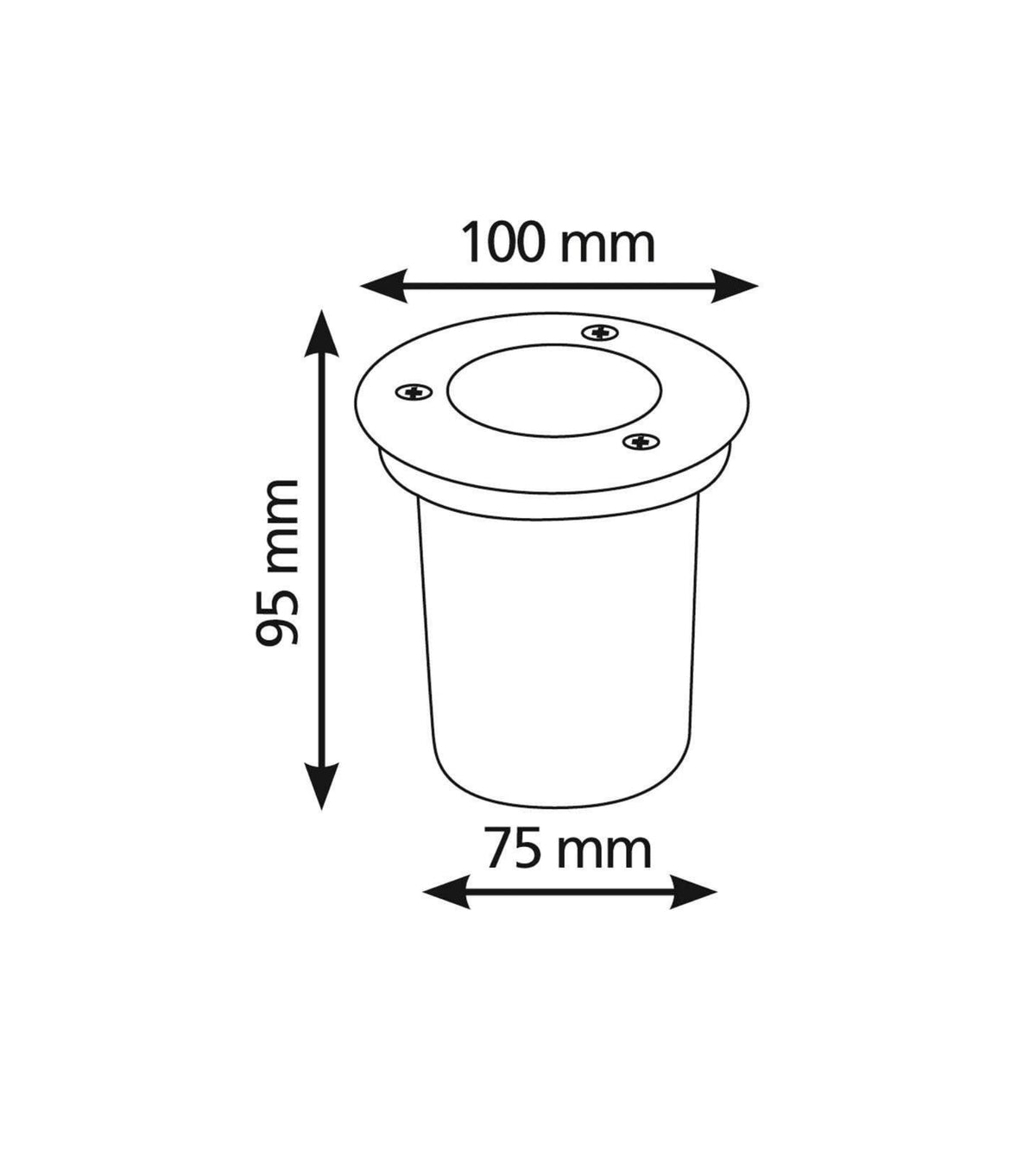

La fiche SOL-GL15 emploie aussi 84 mm dans son texte d’installation, contre 86 ou 90 mm dans le tableau selon support. La gamme GU10 écrit « 82 et 90 mm » sans détailler cette ligne. Le schéma de la fiche SOL-GL15 affiche 100 mm en partie supérieure, 95 mm verticalement et 75 mm en partie inférieure : ces repères ne constituent pas une cote unique de perçage. Faites confirmer la cote pour la référence et la méthode de pose exactes avant de choisir l’outil. Un chiffre isolé sans son contexte bois/béton ou avec/sans pot n’est pas une consigne fiable.

Dans une terrasse existante, mesurer plus que le trou

Relevez le diamètre et l’état du trou, l’épaisseur du support, l’espace libre en dessous et l’emplacement des câbles. Regardez aussi la distance aux éléments de structure et la place pour le raccordement. Un module qui entre dans l’ouverture peut rester impossible à monter si une traverse se trouve sous le spot ou si son presse-étoupe n’a pas de dégagement.

Pour un remplacement, comparez la profondeur disponible aux 88 mm du GU10 ou aux 75 mm du module intégré, en tenant compte du pot lorsqu’il est utilisé et des espaces prescrits. Ne présentez pas 88 mm ou 75 mm comme une profondeur totale suffisante pour toutes les installations : le câble, les jonctions et les conditions sous le spot comptent aussi. Si le support existant ne correspond pas, faites définir une solution de pose au lieu de forcer le produit.

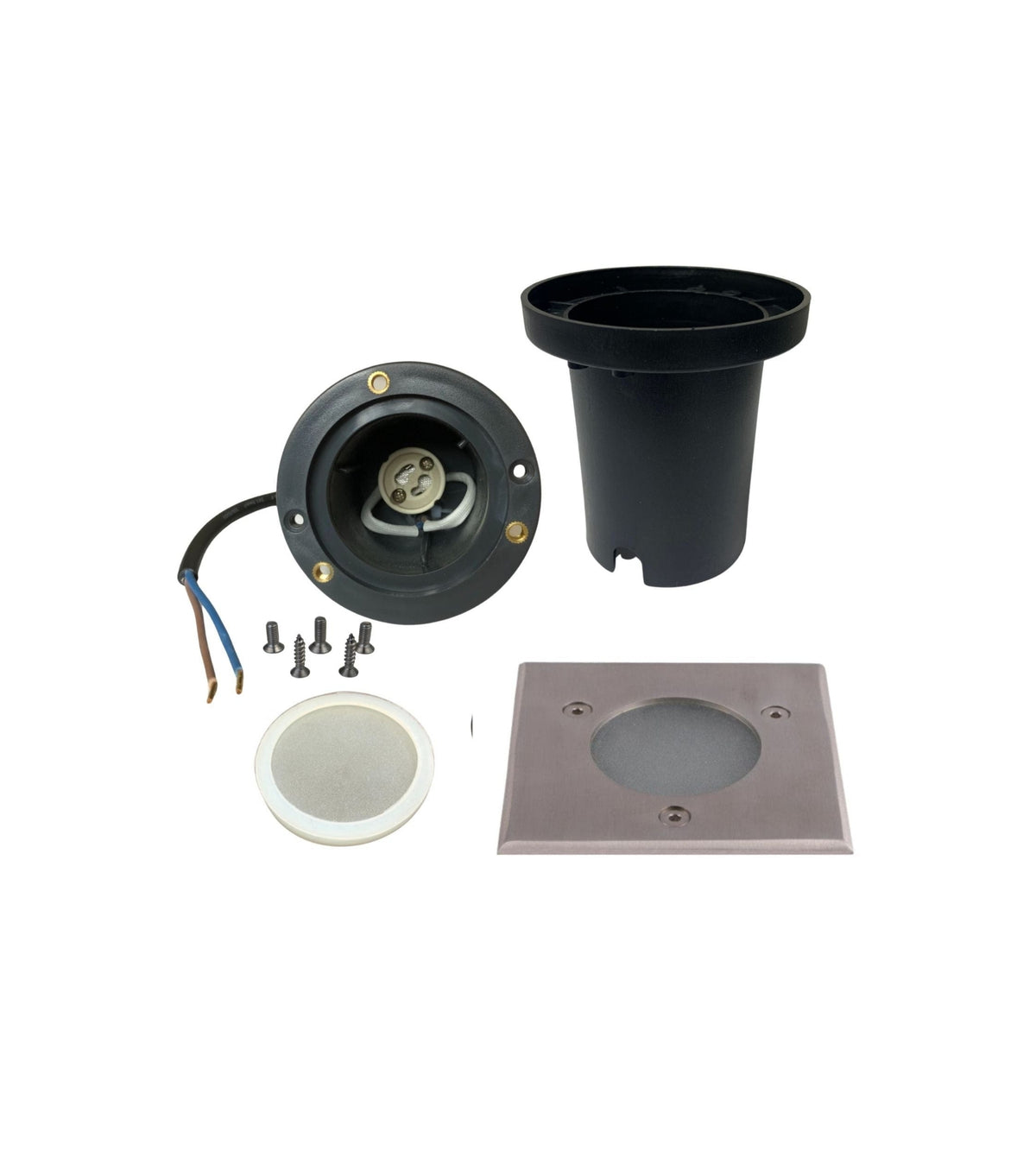

GU10 rond ou carré : même source, finitions et contraintes à vérifier

Les GU-SOL28 et GU-CA100 sont donnés pour une ampoule GU10 jusqu’à 54 mm de hauteur et 10 W maximum, non incluse. La forme ronde ou carrée du dessus permet un choix d’aspect ; elle n’autorise pas une ampoule plus longue ou une puissance différente. Les deux fiches décrivent une vitre opaque et une finition inox 316.

La GU10 actuelle Lumihome est annoncée à 5 W, 500 lumens et 53 mm de profondeur. Sa rubrique hauteur hors picots est vide. Avant un achat lié à la limite de 54 mm du spot, faites confirmer la dimension à comparer : profondeur et hauteur hors picots ne sont pas forcément la même mesure. Une proximité numérique 53/54 ne prouve pas à elle seule que le verre ferme correctement.

La description des supports évoque des GU10 connectées RGBW/RGBWW. Cette phrase ne signifie pas que toute ampoule connectée du marché rentre dans le logement. Vérifiez la tension, la hauteur, la puissance et le système de commande du modèle exact. Le guide des culots, tensions et dimensions complète ce contrôle.

Préparer le remplacement futur de l’ampoule

Les fiches décrivent l’accès par les trois vis supérieures. Consultez la notice du produit livré pour la procédure et le rétablissement du joint. Prévoyez que la collerette restera accessible après la finition de la terrasse : un cache ou un aménagement posé dessus peut rendre le changement de source difficile.

Au remplacement, vérifiez la référence de l’ampoule, l’état des pièces de protection et la fermeture normale du support. Ne forcez pas la vitre sur une pièce trop longue. Une ampoule correcte électriquement n’assure pas l’étanchéité d’un support mal refermé. Le caractère remplaçable constitue un avantage pratique lorsque la maintenance reste possible ; il ne promet pas que chaque panne provient de l’ampoule.

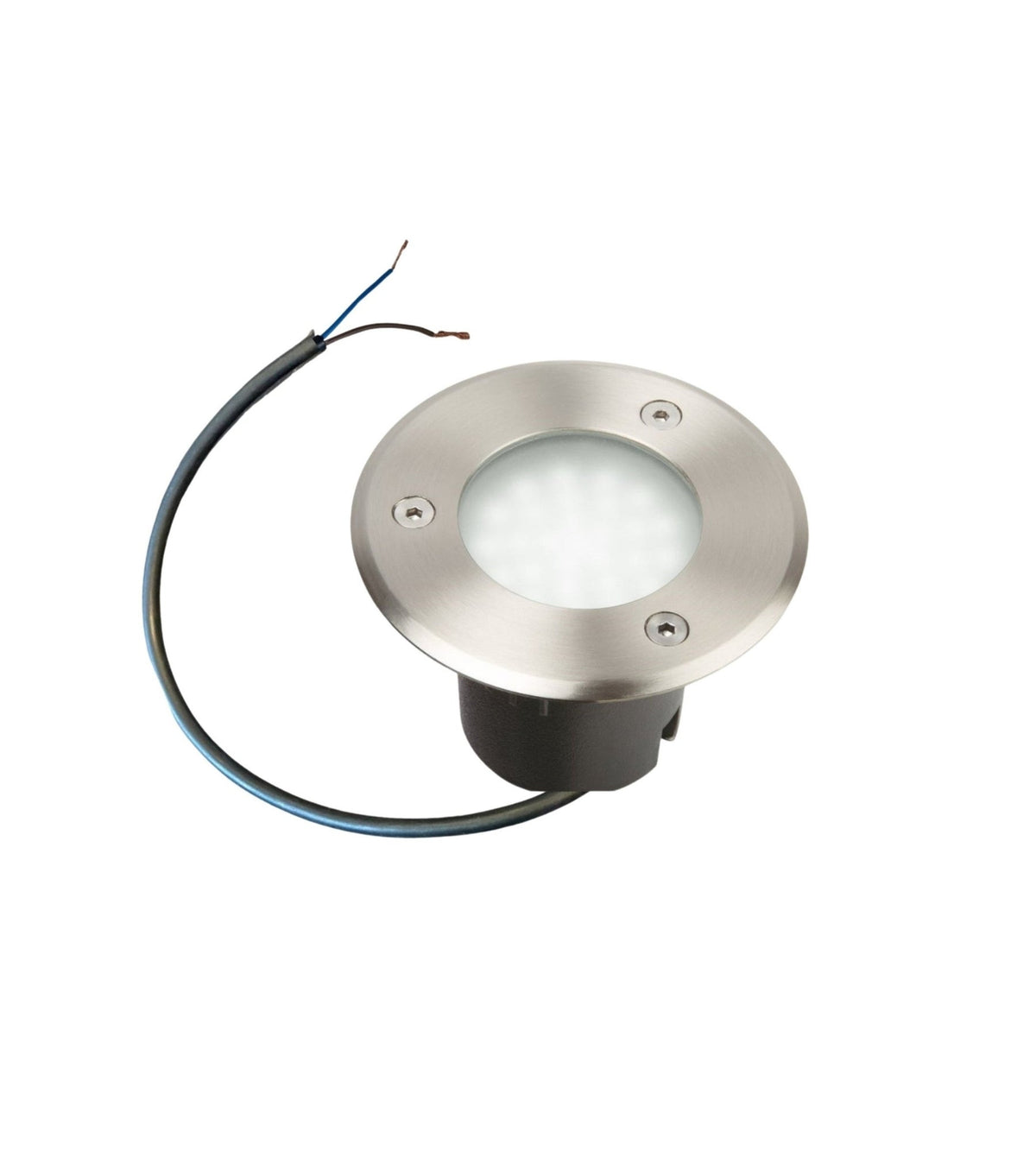

SOL-GL15 : choisir un module à LED intégrées en connaissance de cause

Le SOL-GL15 secteur est annoncé à 4,5 W, 500 lumens et 90° de faisceau, avec des variantes blanc froid ou blanc chaud. Son tableau indique IP65 et une hauteur de 7,5 cm. La source lumineuse est intégrée au module ; vous n’ajoutez pas une GU10 pour le faire fonctionner et ne prévoyez pas une autre ampoule pour en changer la teinte.

Vérifiez la variante réellement sélectionnée, notamment les références SOL-GL15 et SOL-GL15BC, pour harmoniser des points déjà installés. La description commence par mettre en avant un blanc froid, tandis que le tableau et les variantes prévoient aussi un blanc chaud. Le texte de présentation ne suffit donc pas à identifier la couleur de votre commande.

La fiche donne deux dénominations de LED SMD, 2835 dans le texte et 3528 dans le tableau. Ce détail ne doit pas être utilisé pour promettre une performance supérieure ou une pièce interne interchangeable. Pour la sélection, partez des données commerciales utiles et confirmées du lot ; pour la réparation, demandez la procédure du module plutôt qu’une référence de LED supposée.

Le choix entre GU10 séparée et module intégré ne dépend pas seulement de 5 W contre 4,5 W. Il porte surtout sur la source, la teinte, les cotes de montage et la méthode de maintenance. Si la priorité est de changer facilement la teinte par une ampoule validée, les supports GU10 répondent à ce besoin. Si vous choisissez le module intégré, acceptez sa configuration prévue et faites identifier la solution de remplacement en cas de défaut.

Répartition lumineuse : partir de l’usage et observer le produit monté

Voulez-vous repérer un cheminement, souligner un bord de terrasse ou éclairer une surface pour circuler ? Ces objectifs ne se confondent pas. La valeur de 500 lumens du SOL-GL15 ou de la GU10 correspond à un flux annoncé ; elle ne fournit pas un espacement universel des spots, ni un niveau d’éclairement garanti sur chaque marche.

Le module intégré annonce un faisceau de 90°, la GU10 actuelle 120°. Le diffuseur opaque du support et l’environnement influencent aussi le résultat. Ne traduisez pas ces angles en une distance de pose identique pour tous les jardins. Regardez la visibilité des obstacles et la gêne depuis les positions où l’on marche ou s’assoit, dans le montage réellement prévu.

Si le projet permet un essai conforme avant fixation définitive, comparez le résultat d’un point et la teinte choisie avant de reproduire plusieurs emplacements. Les photographies des fiches montrent une ambiance, pas une mesure indépendante de la terrasse. Une vue spectaculaire ne suffit pas à fixer le nombre de spots dont votre espace a besoin.

Humidité, jonctions et support : les contrôles qui ne disparaissent pas avec IP65

Les fiches GU10 indiquent IP65/67, le SOL-GL15 IP65. Elles précisent que la connectique doit être protégée séparément. Le câble de 20 cm amène la jonction à proximité du spot ; l’indice du boîtier n’établit pas celui du raccord ajouté ensuite. Choisissez une connexion adaptée aux câbles et au montage, comme expliqué dans le guide des connecteurs extérieurs.

Faites vérifier le milieu sous la terrasse, la gestion de l’eau et la possibilité d’accès. Un raccord difficile à retrouver et un module exposé à de l’eau stagnante compliquent entretien et remplacement. Sans notice correspondante, nous ne présentons pas ces spots comme immergeables. Le projet d’une terrasse près d’un bassin doit être validé pour sa zone réelle, sans déduire une permission de pose du mot « extérieur ».

Les supports GU10 sont annoncés comme carrossables avec une valeur d’une tonne. Cette mention n’est pas une permission générale pour tout passage automobile : le support, le montage et les conditions de charge doivent correspondre à la notice. Le SOL-GL15 ne reçoit pas automatiquement la même capacité parce qu’il a le même diamètre visible. Pour un passage de véhicules, demandez expressément les conditions autorisées du modèle retenu.

Conservez les dispositifs et prescriptions de montage du produit livré. Ne réduisez pas la profondeur en retirant une pièce nécessaire, et ne fixez pas le module par une méthode improvisée pour compenser un trou trop grand. Si les cotes ne conviennent pas, faites corriger le choix ou définir une pose validée avant de découper davantage.

Une commande préparée pour la pose et la maintenance

Votre liste doit préciser la référence et la variante de spot, le support de pose, les cotes confirmées, l’ampoule lorsqu’elle est séparée, les jonctions et les pièces de montage. Vérifiez ce qui est réellement fourni : les pages annoncent un spot et un pot béton ; les deux GU10 ne comprennent pas l’ampoule. Ne traitez pas le pot comme la preuve qu’une pose dans tout support est déjà résolue.

Pour une demande auprès de Lumihome, joignez une photo et les mesures du trou existant, la profondeur disponible, le support, la tension du circuit et le modèle actuellement monté. Demandez la cote d’ouverture correspondant à la méthode retenue, les dégagements nécessaires et la référence de source compatible. Cette demande est plus précise que « votre spot 10 cm remplace-t-il le mien ? ».

À réception, relevez la référence et les dimensions du lot, comparez-les à la confirmation et faites contrôler le montage. Après fonctionnement, conservez photos, notices et emplacement des jonctions. Lorsqu’un point ne s’allume plus, distinguez un problème isolé d’un défaut touchant une partie du circuit ; la démarche de réparation diffère d’un achat de source plus puissante.

Un remplacement réussi associe une alimentation correcte, un logement adapté et une maintenance possible. Le diamètre annoncé dans le titre n’est que l’un des renseignements nécessaires.
